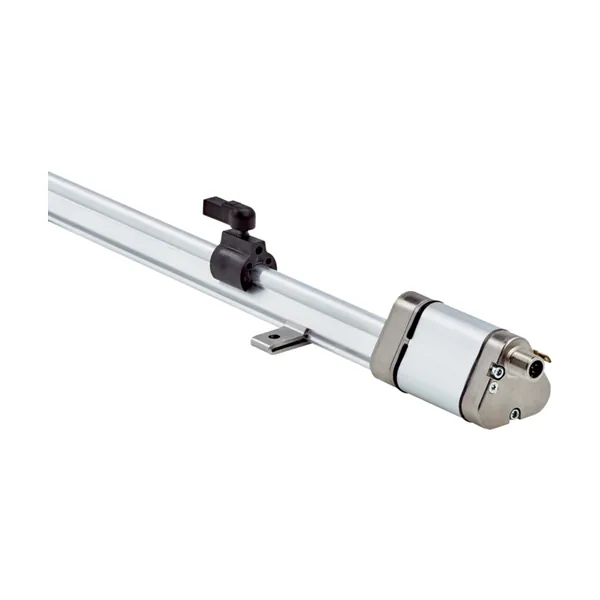

DAXSAN-0050SA000900D00 Lineer Enkoder
SICK

DAXSAN-0050SA000900D00 Lineer Enkoder

Parça no: 1144559Seri: DAX Lineer Enkoder SerisiKategori: Enkoderler & Motion Control

Lineer Enkoder · 24 V DC (±%20) · Erkek konnektör, M12, 5 pin · IP65, IP67

  • Besleme Gerilimi: 24 V DC (±%20)
  • Bağlantı tipi: Erkek konnektör, M12, 5 pin
  • Koruma sınıfı: IP65, IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK DAX serisine ait bu lineer enkoder 24 V DC (±%20) besleme, Erkek konnektör, M12, 5 pin bağlantı ve IP65, IP67 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1144559. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)123 yıl
Performans
Doğrusallık≤ %0,02 F.S. (Minimum 60 µm)
Tekrarlanabilirlik≤ ± 20 µm
Ölçülen parametrelerPozisyon
Ölçüm mesafesi0 mm … 50 mm
Sıfır bölgesi25 mm
Sönümleme bölgesi63 mm
Mıknatıs formuKızak mıknatıs MAG-S-H29-01
Mıknatıs boyutları23 mm x 25 mm x 39,48 mm
Belirli sayıda mıknatıs için yapılandırılmıştır1 adet
Mıknatıs hareket hızı≤ 10 m/s
Ölçüm hızı (iç)< 2 ms
Arayüzler
İletişim arayüzü-
İletişim arayüzü ayrıntısıAkım
Sinyal türüAnalog (akım)
Çıkış sinyali4 mA … 20 mA
Sinyal sayısıBir çıkış sinyali
Sinyallerin sırasıArtan
Yük direnci100 Ω … 500 Ω
Elektrik
Bağlantı tipiErkek konnektör, M12, 5 pin
Bağlantı düzeni1=+24 V DC; 2=Sinyal 1; 3=Güç Toprağı; 4=n.c.; 5=Çıkış sinyali toprağı (0 V)
Erkek konnektör kodlamasıA kodlamalı
Besleme Gerilimi24 V DC (±%20)
Akım tüketimi50 … 100 mA
Ters polarizasyon korumasıMaks. −30 V DC
Sinyal taşıma≤ 0,28 Vpp
Dielektrik dayanımı500 V DC, Gövdeye doğru 0 V
Aşırı gerilim koruması≤ 36 V DC
Mekanik
Mekanik tasarımDAX Slider
GövdeAlüminyum (eloksallı), Çinko, Paslanmaz çelik, Pirinç (Sarı)
Montaj kelepçesiPaslanmaz çelik 1.4301
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP65, IP67
Çalışma sıcaklığı aralığı–40 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +85 °C
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Darbelere karşı direnç100 g, 6 ms (IEC 60068-2-27)
Titreşimlere karşı direnç15 g / 10…2.000 Hz, IEC 60068-2-6’ya göre
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
