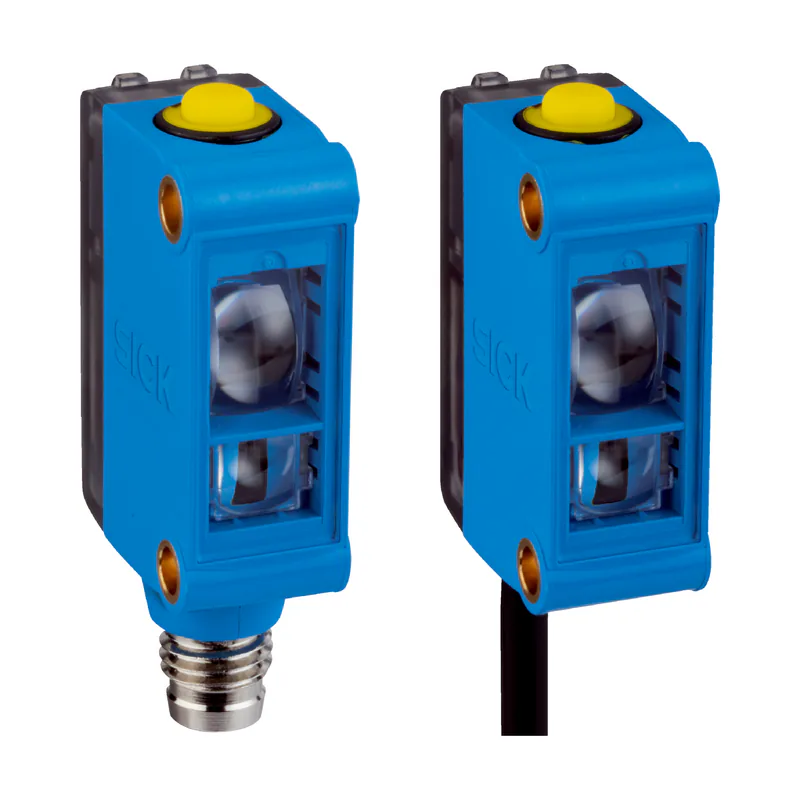

CSM Renk Sensörü Serisi
Seri · 12 çeşitSICK renk sensörü serisi · 12 çeşit · 12,5 mm … 15 mm · PNP, NPN
CSM-WN111C2P Renk Sensörü
SICK

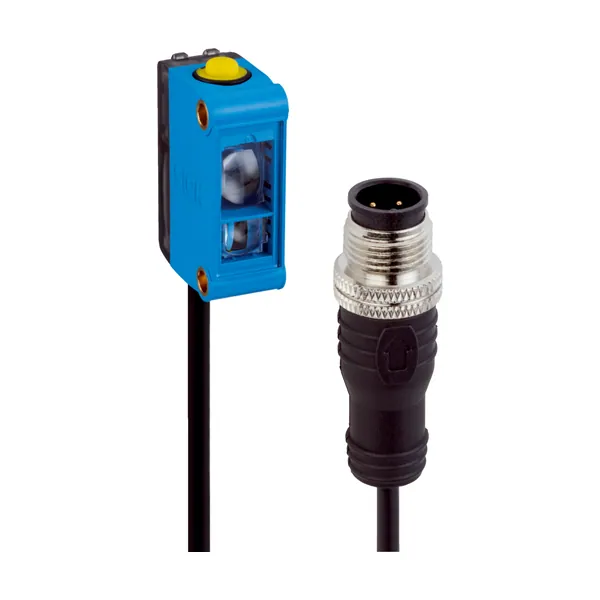

CSM-WN111C2P Renk Sensörü
Renk Sensörü · Menzil ≤ 12,5 mm · LED, RGB · NPN
- Algılama mesafesi: ≤ 12,5 mm
- Işık kaynağı: LED, RGB
- Anahtarlama çıkışı: NPN
- Koruma sınıfı: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK CSM serisine ait bu renk sensörü ≤ 12,5 mm algılama mesafesi, LED, RGB ışık kaynağı, NPN çıkış ve IP67 koruma sınıfı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 1122728. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde formu | Küçük |
| Boyutlar ( G x Y x D) | 12 mm x 31,5 mm x 21 mm |
| Işık kaynağı | LED, RGB |
| Işık çıkışı | Uzun cihaz tarafı |
| Işık demet çapı | 1,9 mm x 9,4 mm |
| Işık noktası konumu | Uzunlamasına |
| Dalga uzunluğu | 640 nm, 525 nm, 470 nm |
| Algılama mesafesi | ≤ 12,5 mm |
| Algılama genişliği toleransı | ± 3 mm |
| Ayarlama | Öğretme tuşu |
| Öğretme çalışması | Teach-in static/dynamic / ET: dinamik öğretme |
| Elektrik | |
| Besleme Gerilimi | 12 V DC … 24 V DC |
| Sinyal taşıma | ss |
| Akım tüketimi | 3) |
| Anahtarlama frekansı | 1,7 kHz |
| Tepki süresi | 300 µs |
| Jitter | 150 µs |
| Anahtarlama çıkışı | NPN |
| Anahtarlama çıkışı (gerilim) | NPN: YÜKSEK = yaklaşık UV / LOW ≤ 2 V |
| Çıkış (kanal) | 1 renk |
| Çıkış akımı Imax. | 5) |
| Giriş, öğretme (ET) | NPN: Teach: U V veya açık |
| Süre kademesi | Yok |
| Koruma sınıfı | III |
| Koruma devreleri | UV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Parazitlenme palsini engelleme |
| Kablo malzemesi | PVC |
| İletken çapı | Ø 3,4 mm |
| Çapraz kablolama | 0,15 mm² |
| BN 1 | + (L+) |
| WH 2 | ET |
| BU 3 | - (M) |
| BK 4 | Q |
| Mekanik | |
| Gövde malzemesi | ABS |
| Malzeme, optik | PMMA |
| Ağırlık | Yakl. 25 g |
| Ortam verileri | |
| Çalışma ortamı sıcaklığı | –10 °C … +55 °C |
| Depo ortam sıcaklığı | –20 °C … +75 °C |
| Şok yüklenmesi | IEC 60068 uyarınca |
| Koruma sınıfı | IP67 |
| UL-dosya no. | NRKH.E348498 & NRKH7.E348498 |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cULus certificate | ✔ |
| Photobiological safety (IEC EN 62471) | ✔ |
