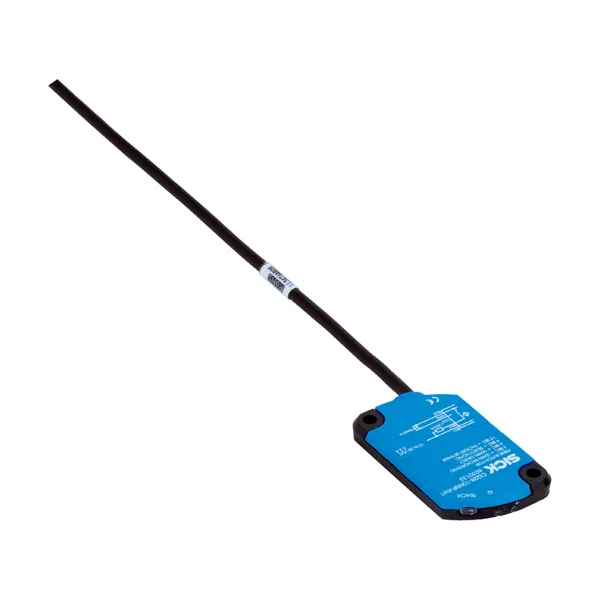

CQ28-10NPP-KW1S05 Kapasitif Sensör
SICK

CQ28-10NPP-KW1S05 Kapasitif Sensör

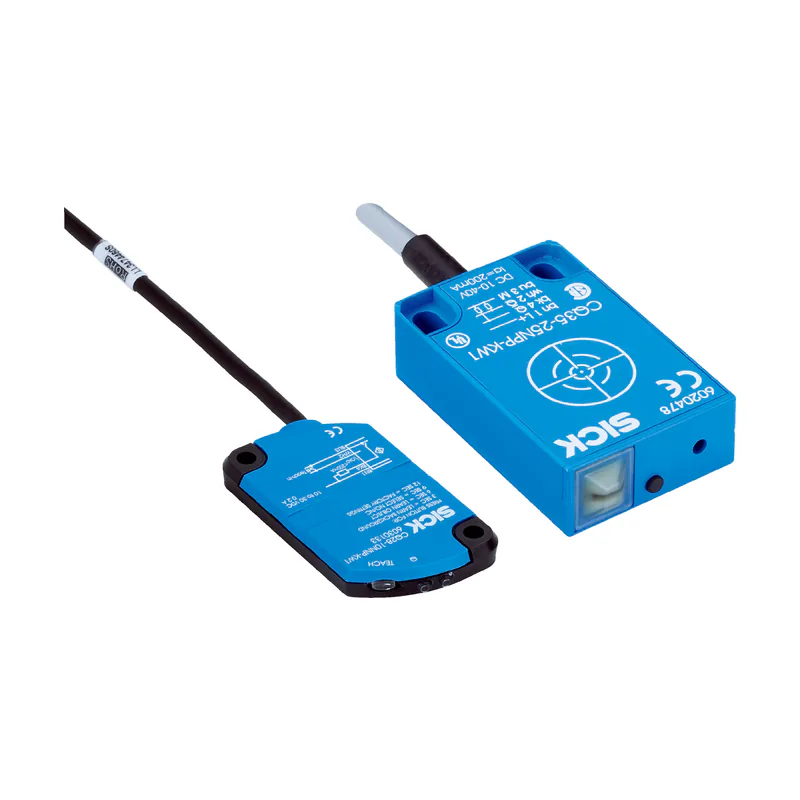

Parça no: 6049285Seri: CQ Kapasitif Sensör SerisiKategori: Kapasitif & Seviye Sensörleri

Kapasitif Sensör · Sn 1 mm … 10 mm · PNP · 3 pinli M8 erkek konnektörlü…

  • Algılama mesafesi Sn: 1 mm … 10 mm
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: 3 pinli M8 erkek konnektörlü kablo, 0,3 m
  • Koruma sınıfı: IP68

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK CQ serisine ait bu kapasitif sensör 1 mm … 10 mm algılama mesafesi, PNP çıkış, 3 pinli M8 erkek konnektörlü kablo, 0,3 m bağlantı ve IP68 koruma sınıfı ile sunulur. Kapasitif sensörler metal olmayan nesneleri ve dolum seviyelerini de algılayabilir; plastik, cam, ahşap, sıvı ve granül malzemelerle çalışılan uygulamalar için uygundur. Parça numarası 6049285. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)28 mm x 46 mm x 5,5 mm
Algılama mesafesi Sn1 mm … 10 mm
Emniyete alınmış algılama mesafesi Sa7,2 mm
Kurulum türüÇıkık kafa
Anahtarlama frekansı10 Hz
Bağlantı tipi3 pinli M8 erkek konnektörlü kablo, 0,3 m
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuNormalde kapalı veya normalde açık
Devre değiştirme türü özelliğiProgramlanabilir
Elektriksel kablolamaDC 3 telli
Öğretme tuşuHassasiyet
Koruma sınıfıIP68
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 10 %
Gerilim düşmesi≤ 2,5 V DC
Akım tüketimi12 mA
Zaman gecikmesi≤ 300 ms
Tekrarlanabilirlik≤ 5 % /
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCEN 60947-5-2 uyarınca
Sürekli akım Ia≤ 200 mA
Kablo malzemesiPVC
Kablo çapı0,14 mm²
Kısa devre koruması✔
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı–20 °C … +85 °C
Depo ortam sıcaklığı–40 °C … +85 °C
Gövde malzemesiPlastik, PBT
Malzeme, algılama yüzeyiPlastik
Emniyet tekniği parametreleri
MTTFD1.112 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Metal1
Su1
PVCYakl. 0,4
YağYakl. 0,25
Cam0,6
Seramik0,5
Alkol0,7
Ahşap0,2 … 0,7
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
A27,6 mm
B27,6 mm
F6 x Sn (maks. 60 mm)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
