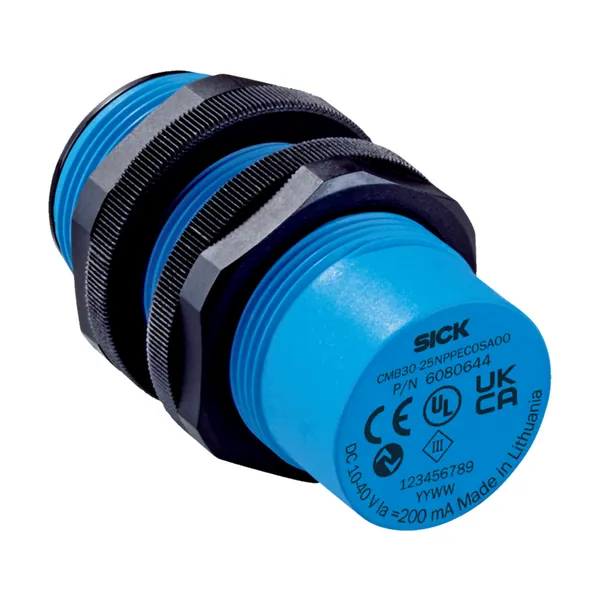

CMB30-25NPPEC0SA00 Kapasitif Sensör
SICK

CMB30-25NPPEC0SA00 Kapasitif Sensör

Parça no: 6080644Seri: CMB Kapasitif Sensör SerisiKategori: Kapasitif & Seviye Sensörleri

Kapasitif Sensör · Sn 0 mm … 25 mm · M30 x 1,5 · PNP

  • Algılama mesafesi Sn: 0 mm … 25 mm
  • Vida dişi büyüklüğü: M30 x 1,5
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: Soket M12, 4-pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK CMB serisine ait bu kapasitif sensör 0 mm … 25 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, PNP çıkış ve Soket M12, 4-pin bağlantı ile sunulur. Kapasitif sensörler metal olmayan nesneleri ve dolum seviyelerini de algılayabilir; plastik, cam, ahşap, sıvı ve granül malzemelerle çalışılan uygulamalar için uygundur. Parça numarası 6080644. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Vida dişi büyüklüğüM30 x 1,5
ÇapØ 30 mm
Algılama mesafesi Sn0 mm … 25 mm
Emniyete alınmış algılama mesafesi Sa19,13 mm
Kurulum türüÇıkık kafa
Anahtarlama frekansı50 Hz
Bağlantı tipiSoket M12, 4-pin
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuTamamlayıcı
Devre değiştirme türü özelliğiKablolama açısından programlanabilir
Elektriksel kablolamaDC 4 telli
PotansiyometreHassasiyet (11 tur)
Kablo/pinHassasiyet
IO-LinkHassasiyet, sensör parametreleri ve Smart-Task fonksiyonları
Koruma sınıfıIP67 / IP68 / IP69K
Özel özelliklerGörsel ayar yardımı
Pin-2 konfigürasyonuDış giriş, öğretme, anahtarlama sinyali
Teslimat KapsamıSabitleme somunu, plastik PA12 (2 x) / Potansiyometre ayarı için tornavida (1 x)
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 36 V DC
Sinyal taşıma≤ 10 %
Gerilim düşmesi≤ 2 V DC
Akım tüketimi≤ 20 mA
Zaman gecikmesi≤ 300 ms
Histerezis3 % … 20 %
Tekrarlanabilirlik≤ 5 % /
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCEN 61000-4-2 ESD: > 40 kV CD ve AD / EN 61000-4-3 HF ışınlı: > 20 V/m / EN 61000-4-4 Burst: +/- 4 kV / 5 kHz / EN 61000-4-5 Surge: Gerilim kaynağı > 500 Ohm ile 2 kV; anahtarlama çıkışı > 500 Ohm ile 2 kV / EN 61000-4-6 HF: > 20 Vrms / EN 61000-4-8 Şebeke frekansı manyetik alanları: sürekli > 60 A/m, 75,9 µ tesla; kısa süreli > 600 A/m, 759 µ tesla
Sürekli akım Ia≤ 200 mA
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımıEN 60068-2-27 Darbe ve titreşim dayanımı Ea: 30 g / 11 msn; 3 koordinat ekseninin her yönünde 3 darbe / IEC 60068-2-31 Düşme testi: 1 m'den 2 kez, 0,5 m'den 100 kez / EN 60068-2-6 Titreşime karşı dayanıklılık Fc: 10 Hz … 150 Hz, 1 mm / 15 g
Çalışma ortamı sıcaklığı–30 °C … +85 °C
Depo ortam sıcaklığı–40 °C … +85 °C
Gövde malzemesiPlastik, PBT
Gövde uzunluğu74 mm
Faydalı vida dişi uzunluğu45,5 mm
Maks. sıkma torku≤ 7,5 Nm
UL-dosya no.NRKH.E191603
Emniyet tekniği parametreleri
MTTFD786 yıl
DCavg%0
TM (kullanım ömrü)20 yıl
İletişim arayüzü
İletişim arayüzüIO-Link V1.1
İletişim arayüzü ayrıntısıCOM2 (38,4 kBaud)
Döngü süresi> 5 ms
Proses verisi uzunluğu4 Byte
Proses verisi yapısıBit 0 = Anahtarlama sinyali QL1 / Bit 1 = Anahtarlama sinyali QL2 / Bit 2 = Sensör anahtarlama kanalı Qint1 / Bit 3 = Sensör anahtarlama kanalı Qint2 / Bit 4 = Qint1 anahtarlama kanalı içi kirlilik alarmı / Bit 5 = Qint2 için kirlilik kanalı / Bit 6 = Sıcaklık alarmı / Bit 7 = Kısa devre / Bit 16 … 31 = Analog değer (basamak değeri, doğrusallaştırılmamış)
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Metal1
Su1
PVCYakl. 0,4
YağYakl. 0,25
Cam0,6
Seramik0,5
Alkol0,7
Ahşap0,2 … 0,7
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
A30 mm
B60 mm
C30 mm
D75 mm
E14,5 mm / Kritik öneme sahip uygulamalarda sensör uygulamada test edilmelidir
F75 mm
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA / Pencere / Histerezis
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali QL2Anahtarlama çıkışı
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
China RoHS✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
