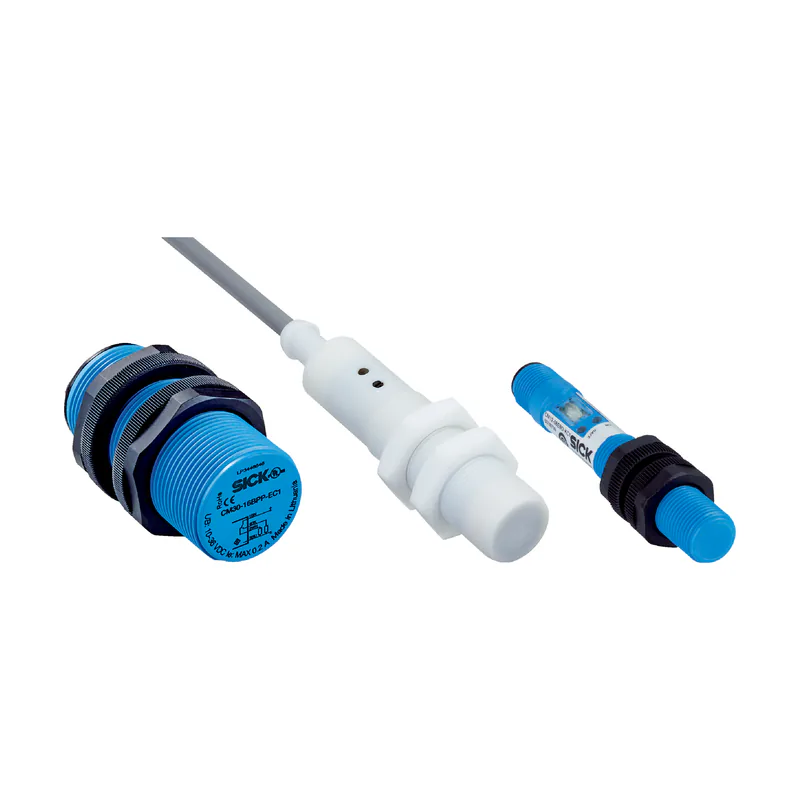

CM Kapasitif Sensör Serisi
Seri · 24 çeşitSICK kapasitif sensör serisi · 24 çeşit · 0 mm … 25 mm · NPN, PNP
CM30-16BAP-KW1 Kapasitif Sensör
SICK
CM30-16BAP-KW1 Kapasitif Sensör
Kapasitif Sensör · Sn 2 mm … 16 mm · M30 x 1,5 · 2 telli kablo, 2 m
- Algılama mesafesi Sn: 2 mm … 16 mm
- Vida dişi büyüklüğü: M30 x 1,5
- Bağlantı tipi: 2 telli kablo, 2 m
- Koruma sınıfı: IP67 (EN 60529 uyarınca)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK CM serisine ait bu kapasitif sensör 2 mm … 16 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, 2 telli kablo, 2 m bağlantı ve IP67 (EN 60529 uyarınca) koruma sınıfı ile sunulur. Kapasitif sensörler metal olmayan nesneleri ve dolum seviyelerini de algılayabilir; plastik, cam, ahşap, sıvı ve granül malzemelerle çalışılan uygulamalar için uygundur. Parça numarası 6028411. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Vida dişi büyüklüğü | M30 x 1,5 |
| Çap | Ø 30 mm |
| Algılama mesafesi Sn | 2 mm … 16 mm |
| Emniyete alınmış algılama mesafesi Sa | 11,52 mm |
| Kurulum türü | Düz kafa |
| Anahtarlama frekansı | 10 Hz |
| Bağlantı tipi | 2 telli kablo, 2 m |
| Çıkış fonksiyonu | Normalde kapalı veya normalde açık |
| Elektriksel kablolama | AC 2 telli |
| Potansiyometre | Hassasiyet (11 tur) |
| Koruma sınıfı | IP67 (EN 60529 uyarınca) |
| Teslimat Kapsamı | Sabitleme somunu, plastik PA12 (2 x) / Potansiyometre ayarı için tornavida (1 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 20 V AC … 250 V AC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 10 V DC |
| Akım tüketimi | 10 mA |
| Zaman gecikmesi | ≤ 100 ms |
| Histerezis | 4 % … 20 % |
| Tekrarlanabilirlik | ≤ 5 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ± 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 500 mA |
| Kablo malzemesi | PVC |
| Kablo çapı | 0,5 mm² |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Çalışma ortamı sıcaklığı | –25 °C … +80 °C |
| Gövde malzemesi | Plastik, PBT |
| Gövde uzunluğu | 63,6 mm |
| Faydalı vida dişi uzunluğu | 50 mm |
| Maks. sıkma torku | ≤ 7,5 Nm |
| Emniyet tekniği parametreleri | |
| MTTFD | 815 yıl |
| DCavg | 0 % |
| TM (kullanım ömrü) | 20 yıl |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Metal | 1 |
| Su | 1 |
| PVC | Yakl. 0,4 |
| Yağ | Yakl. 0,25 |
| Cam | 0,6 |
| Seramik | 0,5 |
| Alkol | 0,7 |
| Ahşap | 0,2 … 0,7 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| B | 30 mm |
| C | 30 mm |
| D | 48 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
İlginizi Çekebilir
Benzer ürünler
SICK

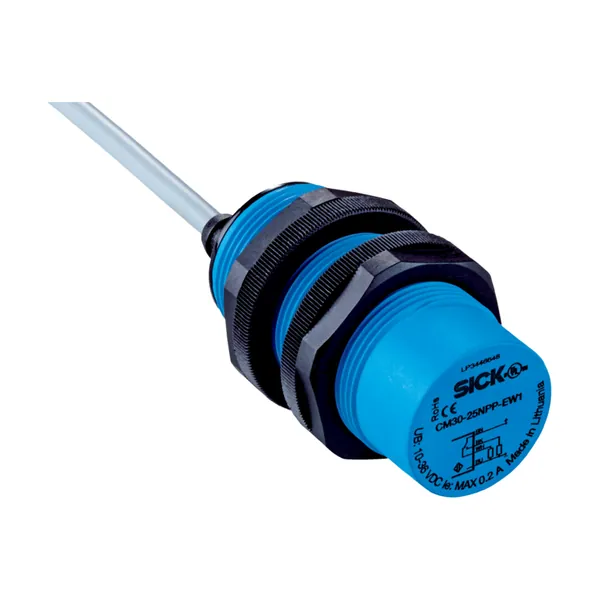

CM30-25NPP-EW1 Kapasitif Sensör
