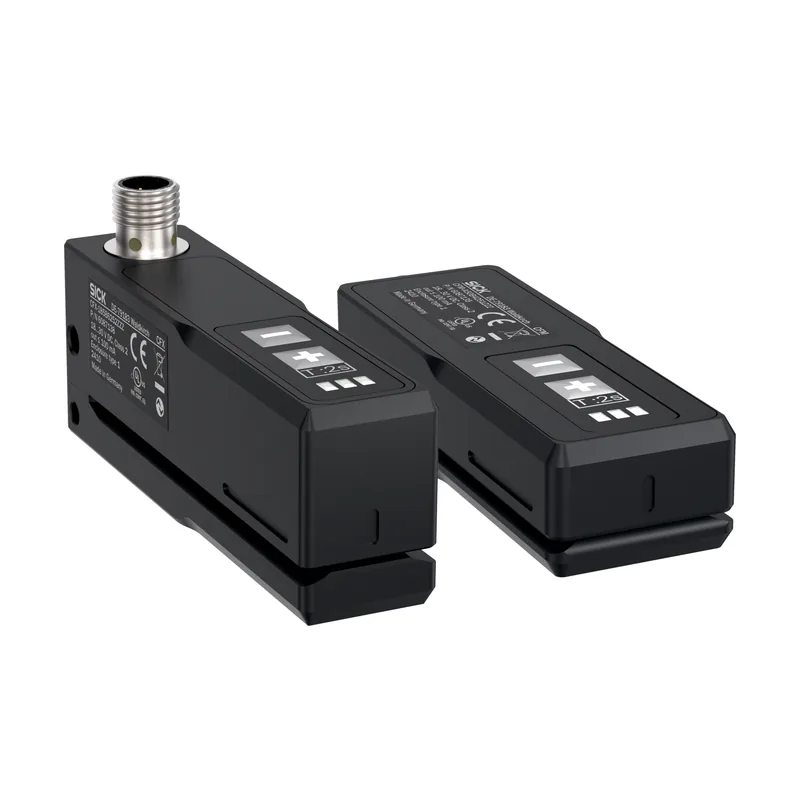

CFM/CFX Çatal Sensör Serisi
Seri · 4 çeşitSICK çatal sensör serisi · 4 çeşit · 0,4 mm … 1 mm · PNP, İtme-çekme: PNP/NPN, NPN
CFX-185B6252ZZZ Çatal Sensör
SICK
CFX-185B6252ZZZ Çatal Sensör
Çatal Sensör · Çatal 1 mm · İtme-çekme: PNP/NPN · IP67
- Çatal genişliği: 1 mm
- Anahtarlama çıkışı: İtme-çekme: PNP/NPN
- Koruma sınıfı: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK CFM/CFX serisine ait bu çatal sensör 1 mm çatal genişliği, İtme-çekme: PNP/NPN çıkış ve IP67 koruma sınıfı ile sunulur. Çatal sensörler verici ve alıcıyı tek gövdede birleştirir; hizalama gerektirmeden etiket, küçük parça ve kenar algılama gibi hassas görevler için idealdir. Parça numarası 6087138. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Fonksiyon prensibi | Kapasitif |
| Gövde formu | Büyük |
| Boyutlar ( G x Y x D) | 24 mm x 36,7 mm x 100 mm |
| Çatal genişliği | 1 mm |
| Çatal derinliği | 85 mm |
| Algılama alanı | 22 mm |
| Etiket tanıma | ✔ |
| Etiket kalınlığı | 0,9 mm |
| Algılanabilir en küçük nesne (MDO) | Etiket boyutu: 2 mm / Etiket boşluğuEtiket boyutu: 2 mm |
| Çalışma modu | Standard / High Precision / High Speed |
| Tekrarlanabilirlik | Standard: High Precision: High Speed: |
| Gösterge | Gösterge LED'i yeşil: durum göstergesi / Gösterge LED'i sarı: anahtarlama çıkışı Q durumu / Kırmızı gösterge LED'i: öğretme hatası |
| Ayarlama | Artı/eksi butonları, kablo (Öğretme, hassasiyet, aydınlık / karanlık ile anahtarlama, Öğretme dinamik) |
| Öğretme çalışması | 1 nokta öğretme / Öğretme dinamik |
| MTTFD | 129 yıl |
| Arayüzler | |
| IO-Link | ✔ , V1.1 |
| Veri aktarma hızı | COM2 (38,4 kBaud) |
| Döngü süresi | 3,2 ms |
| VendorID | 26 |
| DeviceID HEX | 0x800371 |
| DeviceID DEC | 8389489 |
| Proses verisi uzunluğu | 32 Bit |
| Proses verisi yapısı A | Bit 0 = Anahtarlama sinyali QL1 / Bit 1 = Anahtarlama sinyali QL2 / Bit 2 … 15 = boş / Bit 8 … 15 = Skala / Bit 16 … 31 = ölçüm değeri |
| Dijital çıkış | Q1 |
| Adet | 1 |
| Elektrik | |
| Besleme Gerilimi | 18 V DC … 30 V DC |
| Sinyal taşıma | 2) |
| Akım tüketimi | 40 mA |
| Başlatma süresi | < 300 ms |
| Anahtarlama frekansı | 1,1 kHz |
| Tepki süresi | 600 µs / Standard / 1.200 µs / High Precision / 300 µs / High Speed |
| Anahtarlama çıkışı | İtme-çekme: PNP/NPN / PNP / NPN |
| Anahtarlama çıkışı (gerilim) | İtme çekme: PNP/NPN Yüksek = UV - PNP: YÜKSEK = UV ≤ 2,8 V/DÜŞÜK yaklaşık 0 V / NPN: YÜKSEK = yaklaşık UV /DÜŞÜK ≤ 2,8 V |
| Anahtarlama tipi | Aydınlık/karanlık ile anahtarlama |
| Çıkış akımı Imax. | 100 mA |
| Koruma sınıfı | III |
| Koruma devreleri | UV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Gerilim kaynağındaki gerilim piklerine karşı koruma |
| Pozisyon Bağlantı tipi | Üst |
| BN 1 | + (L+) |
| WH 2 | MFIn/Out |
| BU 3 | - (M) |
| BK 4 | Q/C |
| Mekanik | |
| Gövde malzemesi | Zamak / Alüminyum (eloksallı) |
| Ağırlık | Yakl. 165 g |
| Ortam verileri | |
| Çalışma ortamı sıcaklığı | 0 °C … +60 °C |
| Depo ortam sıcaklığı | 0 °C … +60 °C |
| Şok yüklenmesi | EN 60068-2-27 uyarınca |
| EMVC | EN 60947-5-2 |
| Koruma sınıfı | IP67 |
| UL-dosya no. | NRKH.E191603 & NRKH7.E191603 |
| Smart Task | |
| Smart Task tanımı | Temel mantık |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| IO-Link certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
İlginizi Çekebilir
Benzer ürünler
SICK
CFM-A50B4251ZZZ Çatal Sensör
Parça no: 6087135Çatal Sensör · Çatal 0,4 mm · İtme-çekme: PNP/NPN · IP67
SICK

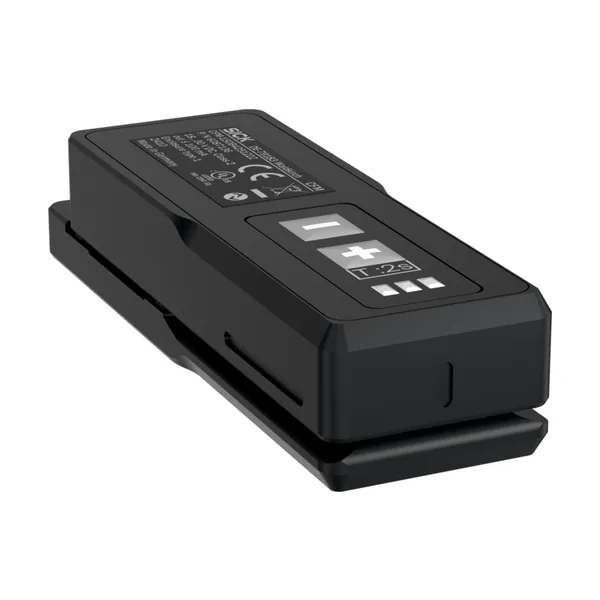

CFM-150B4251ZZZ Çatal Sensör
