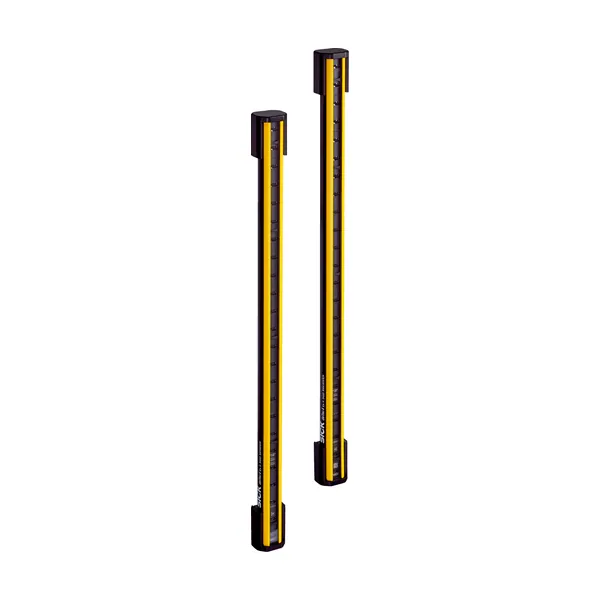

C4P-SX19511C00, C4P-EX19511C00 Güvenlik Işık Bariyeri
SICK

C4P-SX19511C00, C4P-EX19511C00 Güvenlik Işık Bariyeri

Seri: deTec Güvenlik Işık Bariyeri SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Bariyeri · Tip 4 (IEC 61496-1) · PL e (ISO 13849-1) · SIL 3 (IEC 61508)

  • Tip: Tip 4 (IEC 61496-1)
  • Performans seviyesi: PL e (ISO 13849-1)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK deTec serisine ait bu güvenlik ışık bariyeri Tip 4 (IEC 61496-1) sınıflandırması, PL e (ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası undefined. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün modelideTec4 Ex II 3GD
Uygulama alanıPatlayıcı ortam
Ex onaylarıATEX Gaz için: II 3G Ex ec op is IIC T4 Gc / ATEX Toz için: II 3D Ex tc IIIC T135°C Dc
Sistem parçasıÇift
Çözünürlük14 mm
Tarama mesafesi2,5 m
Koruma alanı yüksekliği1.950 mm
Tepki süresi21 ms (Kodlanmamış) / 48 ms (Kod 1 veya Kod 2)
Kör bölgesizEvet
SenkronizasyonOptik senkronizasyon
Entegre lazer kurulum yardımcısı✔
Teslimat KapsamıVerici / Alıcı / Çapı güvenli ışık bariyerinin çözünürlüğüne uygun test çubuğu / “patlama koruması bilgileri” çıkartması / Güvenlik bilgisi / Montaj kılavuzu / İndirmek için kullanma kılavuzu
Emniyet tekniği parametreleri
TipTip 4 (IEC 61496-1)
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508)
KategoriKategori 4 (ISO 13849-1)
Performans seviyesiPL e (ISO 13849-1)
Tek cihaz15,3 x 10-9
Bir Guest ile kaskat bağlantısı30,5 x 10-9
Iki Guest cihazıyla kaskat bağlantısı45,6 x 10-9
TM (kullanım ömrü)20 yıl (ISO 13849-1)
Hata durumunda emniyetli durumEn az bir OSSD KAPALI durumda bulunur.
Arayüzler
Sistem bağlantısıSistem soketine bağlıdır (M12 erkek konnektör, 5 pin veya 8 pin)
Çoğaltma bağlantısıSistem soketine bağlıdır (genişletme bağlantısız veya M12 dişi konnektörlü, 5 pin)
Konfigürasyon metoduSistem soketindeki DIP siviç
Gösterge elemanlarıLEDs
Diagnostik çıkış (ADO)✔
Elektrik
Koruma sınıfıIII (IEC 61140)
Gerilim kaynağı Uv24 V DC (19,2 V … 28,8 V)
Sinyal taşıma≤ 10 %
Çıkış türü2 PNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli
AÇIK durumu, anahtarlama gerilimi YÜKSEK24 V DC (UV – 2,25 V DC … UV)
KAPALI durumu, anahtarlama gerilimi ALÇAK≤ 2 V DC
OSSD’nin akım yükleme kapasitesi≤ 500 mA
Çıkış türüPNP-Yarı iletken, kısa devre korumalı
Çıkış gerilimi YÜKSEK (aktif)≥ UV – 3 V
Çıkış gerilimi DÜŞÜK (devre dışı)Yüksek ohm dereceli
Çıkış akımı YÜKSEK (aktif)≤ 100 mA
Mekanik
BoyutlarBoyutsal çizimine bakınız
Gövde malzemesiAlüminyum ekstrüzyon profil
Ortam verileri
Koruma sınıfıIP65 (IEC 60529)
Çalışma ortamı sıcaklığı0 °C … +55 °C
Depolama sıcaklığı–30 °C … +70 °C
Hava nemliliği15 % … 95 %, yoğuşmasız
Titreşim dayanımı5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Darbe dayanımı15 g / 6 ms (EN 60068-2-27)
Sınıf3M4 (IEC TR 60721-4-3)
Diğer veriler
Dalga uzunluğu850 nm
Işık türüYakın kızılötesi (NIR), görülmez
Entegre lazer kurulum yardımcısı✔
Lazer sınıfı1
Dalga uzunluğu650 nm
Işık türüGörünebilir kırmızı ışık
