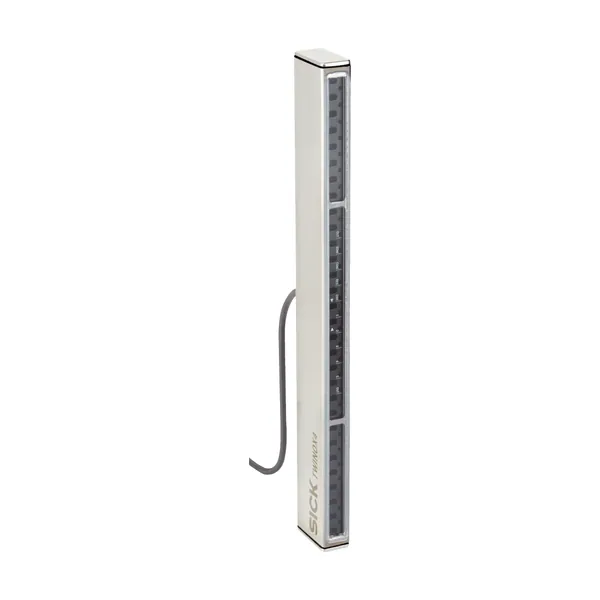

C4IT-03014ABA01KA0 Güvenlik Işık Bariyeri
SICK

C4IT-03014ABA01KA0 Güvenlik Işık Bariyeri

Parça no: 1094833Seri: TWINOX4 Güvenlik Işık Bariyeri SerisiKategori: Güvenlik Sistemleri

Bu ürün 1 Twin-Stick içerir. Çalışan bir TWINOX4 sistemi için lütfen 2 adet sipariş edin.

  • Tip: Tip 4 (IEC 61496-1)
  • Performans seviyesi: PL e (ISO 13849-1)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK TWINOX4 serisine ait bu güvenlik ışık bariyeri Tip 4 (IEC 61496-1) sınıflandırması, PL e (ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1094833. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
AçıklamaBu ürün 1 Twin-Stick içerir. Çalışan bir TWINOX4 sistemi için lütfen 2 adet sipariş edin.
Çözünürlük14 mm
Koruma alanı yüksekliği300 mm
Tarama mesafesi4,5 m
Tepki süresi14 ms
SenkronizasyonOptik senkronizasyon
Teslimat Kapsamı1 Twin-Stick, ön montajlı kablo ile, 10 m / Çapı güvenli ışık bariyerinin çözünürlüğüne uygun test çubuğu / Güvenlik bilgisi / Montaj kılavuzu / İndirmek için kullanma kılavuzu
Emniyet tekniği parametreleri
TipTip 4 (IEC 61496-1)
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508)
KategoriKategori 4 (ISO 13849-1)
Performans seviyesiPL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)4,3 x 10–9
TM (kullanım ömrü)20 yıl (ISO 13849-1)
Hata durumunda emniyetli durumEn az bir OSSD KAPALI durumda bulunur.
Fonksiyonlar
FonksiyonlarTeslimat durumu
Koruma modu✔
Tekrar çalışma kilidi✔ Devre dışı bırakılmış
Kontaktör kontrolü (EDM)✔ Devre dışı bırakılmış
Işın kodlama✔ Kod 1
Arayüzler
Bağlantı tipiAçık kablo uçlu bağlantı kablosu (10 m), 5 telli
İzin verilen hat uzunluğu≤ 20 m
Onaylı iletken enine kesiti≥ 0,34 mm²
Gösterge elemanlarıLEDs
Elektrik
Koruma sınıfıIII (IEC 61140)
Gerilim kaynağı Uv24 V DC (19,2 V … 28,8 V)
Sinyal taşıma≤ 10 %
Akım tüketimiYakl. 161 mA
Güç tüketimi tipik3,1 W (DC)
Çıkış türüPNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli
AÇIK durumu, anahtarlama gerilimi YÜKSEK24 V DC (UV – 2,25 V DC … UV)
KAPALI durumu, anahtarlama gerilimi ALÇAK≤ 2 V DC
OSSD’nin akım yükleme kapasitesi≤ 300 mA
Mekanik
Gövde kesiti40,5 mm x 20 mm
Gövde malzemesiPaslanmaz çelik V4A (1.4404, 316L)
Ortalama pürüzlülük Ra≤ 0,8 µm
Ön cam malzemesiKimyasal olarak ön gerilim uygulanmış düz cam
Uç kapaklarının malzemesiPaslanmaz çelik V4A (1.4404, 316L)
Contaların malzemesiEPDM
Baskılı devrelerin malzemesiTBBPA aleve karşı koruyucu maddeli cam elyaf takviyeli epoksi reçine
Bağlantı kablosunun dış malzemesiTPU (PUR)
Ortam verileri
Koruma sınıfıIP65 (IEC 60529) / IP67 (IEC 60529)
Çalışma ortamı sıcaklığı–20 °C … +55 °C
Depolama sıcaklığı–25 °C … +70 °C
Hava nemliliği15 % … 95 %, yoğuşmasız
Titreşim dayanımı5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Darbe dayanımı15 g / 6 ms (EN 60068-2-27)
Sınıf3M4 (IEC TR 60721-4-3)
Titreşim dayanımı5 g, 10 Hz … 55 Hz (IEC 60068-2-6)
Darbe dayanımı10 g, 16 ms (EN 60068-2-27)
Diğer veriler
Dalga uzunluğu850 nm
Işık türüYakın kızılötesi (NIR), görülmez
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
ULus approval✔
cUL approval✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
