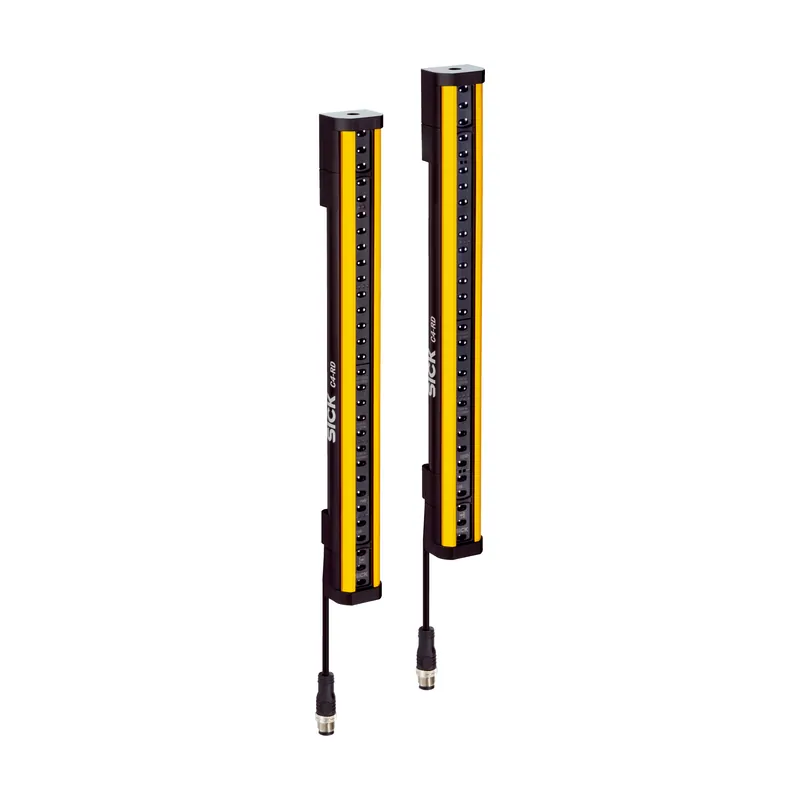

C4-RD Güvenlik Işık Bariyeri Serisi
Seri · 64 çeşitSICK güvenlik ışık bariyeri serisi · 64 çeşit · 4,5 m · PL e, SIL 3, Tip 4
C4C-EC04530A10000 Güvenlik Işık Bariyeri
SICK
C4C-EC04530A10000 Güvenlik Işık Bariyeri
Güvenlik Işık Bariyeri · Tip 4 (IEC 61496-1) · PL e (ISO 13849-1) · SIL 3 (IEC 61508)
- Tip: Tip 4 (IEC 61496-1)
- Performans seviyesi: PL e (ISO 13849-1)
- Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
- Koruma sınıfı: IP65 (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK C4-RD serisine ait bu güvenlik ışık bariyeri Tip 4 (IEC 61496-1) sınıflandırması, PL e (ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1113247. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Sistem parçası | Alıcı |
| Uyumlu verici | 1113232 |
| Çözünürlük | 30 mm |
| Tarama mesafesi | 4,5 m |
| Koruma alanı yüksekliği | 450 mm |
| Tepki süresi | 10 ms |
| Kör bölgesiz | Evet |
| Senkronizasyon | Optik senkronizasyon |
| Teslimat Kapsamı | Alıcı / Çapı güvenli ışık bariyerinin çözünürlüğüne uygun test çubuğu / Güvenlik bilgisi / Montaj kılavuzu / İndirmek için kullanma kılavuzu |
| Emniyet tekniği parametreleri | |
| Tip | Tip 4 (IEC 61496-1) |
| Güvenlik için entegrasyon seviyesi | SIL 3 (IEC 61508) |
| Kategori | Kategori 4 (ISO 13849-1) |
| Performans seviyesi | PL e (ISO 13849-1) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 3,7 x 10-9 |
| TM (kullanım ömrü) | 20 yıl (ISO 13849-1) |
| Hata durumunda emniyetli durum | En az bir OSSD KAPALI durumda bulunur. |
| Fonksiyonlar | |
| Koruma modu | ✔ |
| Arayüzler | |
| Sistem bağlantısı | M12 fiş, 5 pin |
| Gösterge elemanları | LEDs |
| Elektrik | |
| Koruma sınıfı | III (IEC 61140) |
| Gerilim kaynağı Uv | 24 V DC (19,2 V … 28,8 V) |
| Sinyal taşıma | ≤ 10 % |
| Güç tüketimi tipik | 2,19 W (DC) |
| Çıkış türü | 2 PNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli |
| AÇIK durumu, anahtarlama gerilimi YÜKSEK | 24 V DC (UV – 2,25 V DC … UV) |
| KAPALI durumu, anahtarlama gerilimi ALÇAK | ≤ 2 V DC |
| OSSD’nin akım yükleme kapasitesi | ≤ 300 mA |
| Mekanik | |
| Boyutlar | Boyutsal çizimine bakınız |
| Gövde malzemesi | Alüminyum ekstrüzyon profil |
| Ağırlık | 411 g (± 50 g) |
| Ortam verileri | |
| Koruma sınıfı | IP65 (IEC 60529) / IP67 (IEC 60529) |
| Çalışma ortamı sıcaklığı | –30 °C … +55 °C |
| Depolama sıcaklığı | –30 °C … +70 °C |
| Hava nemliliği | 15 % … 95 %, yoğuşmasız |
| Titreşim dayanımı | 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6) |
| Darbe dayanımı | 15 g / 6 ms (EN 60068-2-27) |
| Sınıf | 3M4 (IEC TR 60721-4-3) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| ULus approval | ✔ |
| cUL approval | ✔ |
| Taiwan OSHA certificate | ✔ |
| Japan Press Safety certificate | ✔ |
| EC-Type-Examination approval | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
İlginizi Çekebilir
Benzer ürünler
SICK

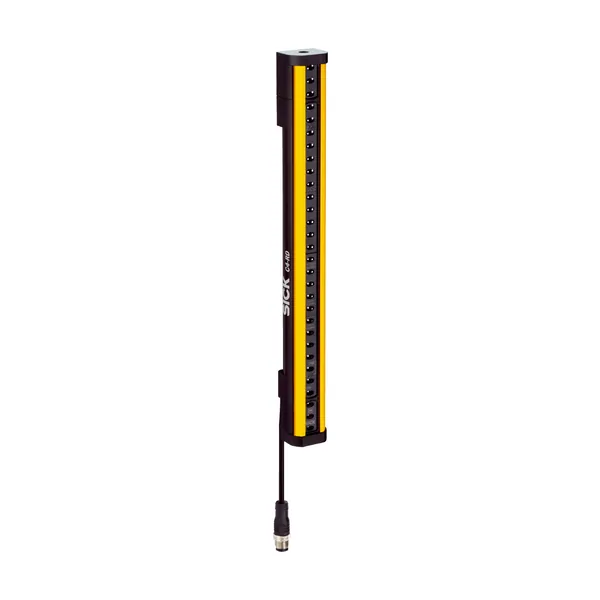

C4C-SC03010A10000 Güvenlik Işık Bariyeri
