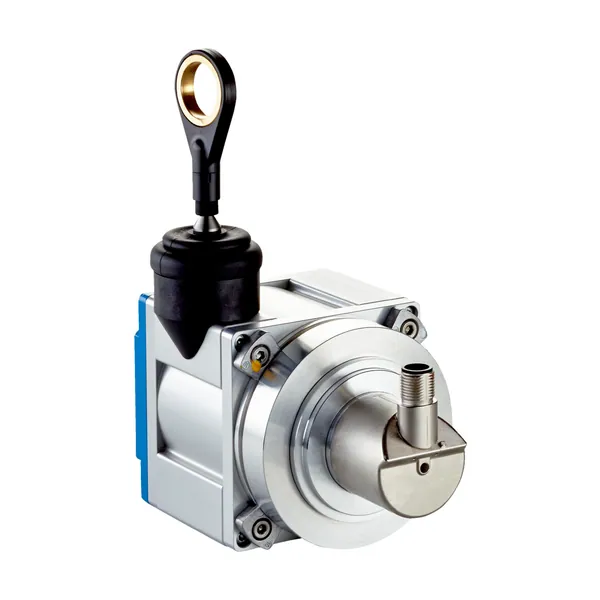

BTF13-Q1RM0561 İpli Enkoder
SICK

BTF13-Q1RM0561 İpli Enkoder

Parça no: 1097317Seri: HighLine İpli Enkoder SerisiKategori: Enkoderler & Motion Control

İpli Enkoder · IO-Link · 18 V … 30 V · Erkek konnektör, M12, 4 pin

  • İletişim arayüzü: IO-Link
  • Besleme Gerilimi: 18 V … 30 V
  • Bağlantı tipi: Erkek konnektör, M12, 4 pin
  • Koruma sınıfı: IP64

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK HighLine serisine ait bu ipli enkoder IO-Link arayüzü, 18 V … 30 V besleme, Erkek konnektör, M12, 4 pin bağlantı ve IP64 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1097317. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)240 yıl (EN ISO 13849-1)
Performans
Ölçüm aralığı0 m … 5 m
EnkoderMutlak enkoder
Çözünürlük (ip + enkoder)0,08 mm
Tekrarlanabilirlik≤ 1 mm
Doğrusallık≤ ± 2 mm
Histerezis≤ 2 mm
Arayüzler
İletişim arayüzüIO-Link / IO-Link V1.1
Programlanabilir✔
Elektrik
Bağlantı tipiErkek konnektör, M12, 4 pin, üniversal
Besleme Gerilimi18 V … 30 V
Güç tüketimi≤ 1,5 W (Yüksüz)
Mekanik
Ağırlık2,92 kg
Materyal, ölçüm teliYüksek esneklikte çelik kordon 1.4401 paslanmaz çelik V4A
Ölçüm ipi çapı1,35 mm
Ağırlık (ölçüm teli)7,1 g/m
Materyal, gövde ip mekanizmasıAlüminyum (eloksallı), plastik
Yay geri çekme kuvveti15 N … 20 N
Her bir devir için ip uzunluğu334,1 mm
İp mekanizması çalışma süresiTyp. 1.000.000 Devirler
Gerçek ip çıkış uzunluğu5,2 m
İp ivmesi70 m/s²
Ayarlama hızı8 m/s
Takılan enkoderAHM36 IO-Link Basic, AHM36B-S3QC012X12, 1092014
Takılan mekanizmaMRA-F130-105D2, 6028626
Ortam verileri
EMVCEN 61000-6-2, EN 61000-6-3 ve EN 61131-9 uyarınca
Koruma sınıfıIP64, takılan mekanizma / IP65, Enkoder (IEC 60529)
Çalışma sıcaklığı aralığı–20 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
