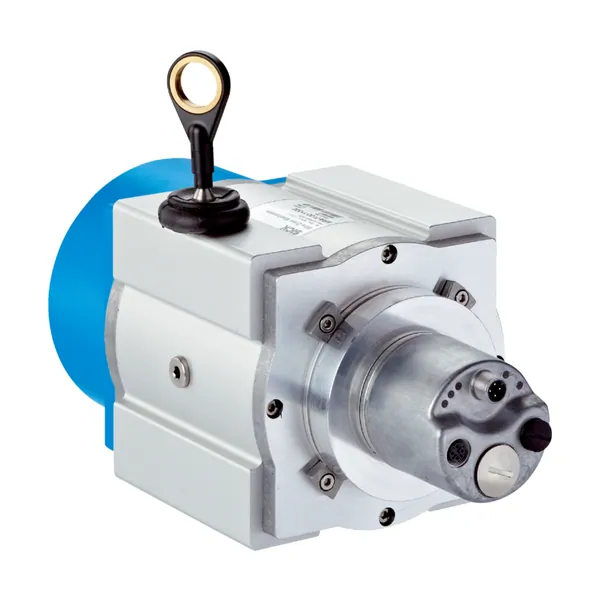

BTF13-E1BM1099 İpli Enkoder
SICK

BTF13-E1BM1099 İpli Enkoder

Parça no: 1060994Seri: HighLine İpli Enkoder SerisiKategori: Enkoderler & Motion Control

İpli Enkoder · EtherCAT® · 10 V DC … 30 V DC · Erkek konnektör, 1x, M12, 4 pin

  • İletişim arayüzü: EtherCAT®
  • Besleme Gerilimi: 10 V DC … 30 V DC
  • Bağlantı tipi: Erkek konnektör, 1x, M12, 4 pin
  • Koruma sınıfı: IP64

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK HighLine serisine ait bu ipli enkoder EtherCAT® arayüzü, 10 V DC … 30 V DC besleme, Erkek konnektör, 1x, M12, 4 pin bağlantı ve IP64 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1060994. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)80 yıl (EN ISO 13849-1)
Performans
Ölçüm aralığı0 m … 10 m
EnkoderMutlak enkoder
Çözünürlük (ip + enkoder)0,001 mm
Tekrarlanabilirlik≤ 1,5 mm
Doğrusallık≤ ± 2 mm
Histerezis≤ 3 mm
Arayüzler
İletişim arayüzüEtherCAT®
Programlanabilir✔
Elektrik
Bağlantı tipiErkek konnektör, 1x, M12, 4 pin, düz / Dişi konnektör, 2x, M12, 4 pin, düz
Besleme Gerilimi10 V DC … 30 V DC
Güç tüketimi≤ 3 W (Yüksüz)
Mekanik
Ağırlık3,7 kg
Materyal, ölçüm teliYüksek esneklikte çelik kordon 1.4401 paslanmaz çelik V4A
Ölçüm ipi çapı1,35 mm
Ağırlık (ölçüm teli)7,1 g/m
Materyal, gövde ip mekanizmasıAlüminyum (eloksallı), plastik
Yay geri çekme kuvveti10 N … 20 N
Her bir devir için ip uzunluğu332,4 mm
İp mekanizması çalışma süresiTyp. 1.000.000 Devirler
Gerçek ip çıkış uzunluğu10,2 m
İp ivmesi40 m/s²
Ayarlama hızı8 m/s
Takılan enkoderAFM60 EtherCAT®, AFM60A-S1EB018X12, 1059061
Takılan mekanizmaMRA-F130-110D2, 6028627
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP64, takılan mekanizma / IP67, Enkoder (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
