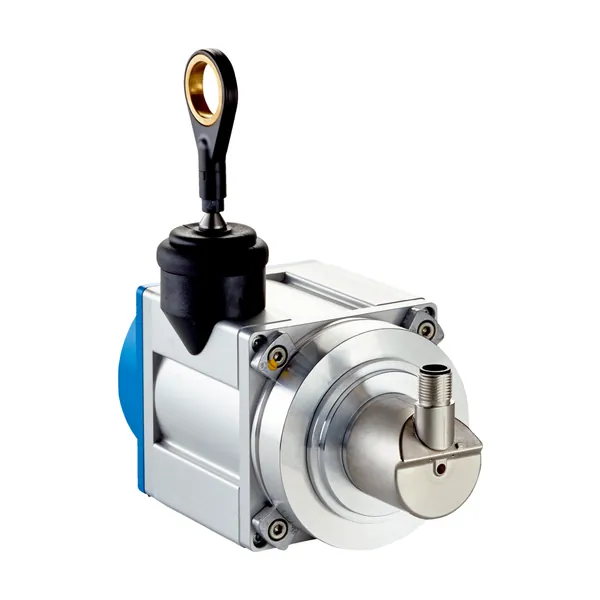

BTF08-J1QM0364 İpli Enkoder
SICK

BTF08-J1QM0364 İpli Enkoder

Parça no: 1127309Seri: HighLine İpli Enkoder SerisiKategori: Enkoderler & Motion Control

İpli Enkoder · SAE J1939 · 10 V … 30 V · Erkek konnektör, M12, 5 pin

  • İletişim arayüzü: SAE J1939
  • Besleme Gerilimi: 10 V … 30 V
  • Bağlantı tipi: Erkek konnektör, M12, 5 pin
  • Koruma sınıfı: IP64

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK HighLine serisine ait bu ipli enkoder SAE J1939 arayüzü, 10 V … 30 V besleme, Erkek konnektör, M12, 5 pin bağlantı ve IP64 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1127309. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)270 yıl (EN ISO 13849-1)
Performans
Ölçüm aralığı0 m … 3 m
EnkoderMutlak enkoder
Çözünürlük (ip + enkoder)0,02 mm
Tekrarlanabilirlik≤ 1 mm
Doğrusallık≤ ± 2 mm
Histerezis≤ 2 mm
Arayüzler
İletişim arayüzüSAE J1939
Programlanabilir✔
Elektrik
Bağlantı tipiErkek konnektör, M12, 5 pin, üniversal
Besleme Gerilimi10 V … 30 V
Güç tüketimi≤ 1,5 W (Yüksüz)
Mekanik
Ağırlık1,62 kg
Materyal, ölçüm teliYüksek esneklikte çelik kordon 1.4401 paslanmaz çelik V4A
Ölçüm ipi çapı1,35 mm
Ağırlık (ölçüm teli)7,1 g/m
Materyal, gövde ip mekanizmasıAlüminyum (eloksallı), basınçlı alüminyum döküm (nikelajlı)
Yay geri çekme kuvveti6 N … 14 N
Her bir devir için ip uzunluğu200 mm
İp mekanizması çalışma süresiTyp. 1.000.000 Devirler
Gerçek ip çıkış uzunluğu3,2 m
İp ivmesi40 m/s²
Ayarlama hızı8 m/s
Takılan enkoderAHM36 SAE J1939, AHM36A-S3JC014x12, 1120251
Takılan mekanizmaMRA-F080-103D2, 6030125
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP64, takılan mekanizma / IP66, Enkoder (IEC 60529) / IP67, Enkoder (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
