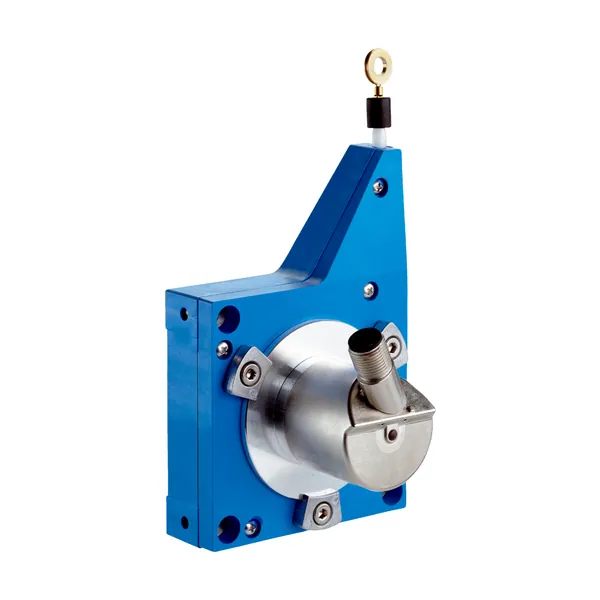

BCG08-J1QM0364 İpli Enkoder
SICK

BCG08-J1QM0364 İpli Enkoder

Parça no: 1127303Seri: EcoLine İpli Enkoder SerisiKategori: Enkoderler & Motion Control

İpli Enkoder · SAE J1939 · 10 V … 30 V · Erkek konnektör, M12, 5 pin

  • İletişim arayüzü: SAE J1939
  • Besleme Gerilimi: 10 V … 30 V
  • Bağlantı tipi: Erkek konnektör, M12, 5 pin
  • Koruma sınıfı: IP50

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK EcoLine serisine ait bu ipli enkoder SAE J1939 arayüzü, 10 V … 30 V besleme, Erkek konnektör, M12, 5 pin bağlantı ve IP50 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1127303. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)270 yıl (EN ISO 13849-1)
Performans
Ölçüm aralığı0 m … 3 m
EnkoderMutlak enkoder
Çözünürlük (ip + enkoder)0,01 mm
Tekrarlanabilirlik≤ 0,2 mm
Doğrusallık≤ ± 2 mm
Histerezis≤ 0,4 mm
Arayüzler
İletişim arayüzüSAE J1939
Programlanabilir✔
Elektrik
Bağlantı tipiErkek konnektör, M12, 5 pin, üniversal
Besleme Gerilimi10 V … 30 V
Güç tüketimi≤ 1,5 W (Yüksüz)
Mekanik
Ağırlık0,37 kg
Materyal, ölçüm teliYüksek esneklikte çelik kordon 1.4401 paslanmaz çelik V4A
Ölçüm ipi çapı0,55 mm
Ağırlık (ölçüm teli)1,2 g/m
Materyal, gövde ip mekanizmasıPlastik, Noryl
Yay geri çekme kuvveti3,3 N … 4,4 N
Her bir devir için ip uzunluğu230 mm
İp mekanizması çalışma süresiTyp. 1.000.000 Devirler
Gerçek ip çıkış uzunluğu3,2 m
İp ivmesi10 m/s²
Ayarlama hızı6 m/s
Takılan enkoderAHM36 SAE J1939, AHM36A-S3JC014x12, 1120251
Takılan mekanizmaMRA-G080-103D3, 5322778
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP50, takılan mekanizma / IP66, Enkoder (IEC 60529) / IP67, Enkoder (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
