AHS36B-BAAC003600 Mutlak Enkoder
SICK

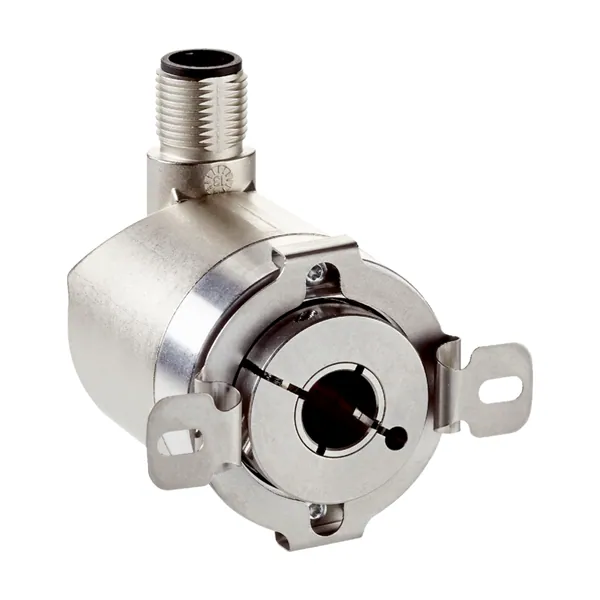

AHS36B-BAAC003600 Mutlak Enkoder
Mutlak Enkoder · SSI · Blind hollow şaft · 4,5 … 32 V
- İletişim arayüzü: SSI
- Mekanik uygulama: Blind hollow şaft
- Besleme Gerilimi: 4,5 … 32 V
- Bağlantı tipi: Erkek konnektör, M12, 8 pin
- Koruma sınıfı: IP65 (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK AHS/AHM36 serisine ait bu mutlak enkoder SSI arayüzü, blind hollow şaft mekanik yapı, 4,5 … 32 V besleme ve Erkek konnektör, M12, 8 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1113315. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 230 yıl (EN ISO 13849-1) |
| Performans | |
| Devir başına adım sayısı (maks. çözünürlük) | 3.600 |
| Hata limitleri G | 0,35° (20 °C’de) |
| Tekrarlama standart sapması σr | 0,25° (20 °C’de) |
| Arayüzler | |
| İletişim arayüzü | SSI |
| Başlatma süresi | 100 ms |
| Pozisyon oluşturma süresi | 125 µs |
| Proses verileri | Pozisyon |
| Kod türü | Gray |
| Kod akışı programlanabilir | CW/CCW (V/R̅) kablo üzerinden parametrelendirilebilir |
| Darbe frekansı | 2 MHz |
| Set (elektronik ayar) | H-aktif (L = 0 - 3 V, H = 4,0 - Us V) |
| CW/CCW (dönme yönünde adım sırası) | L-aktif (L = 0 - 1 V, H = 2,0 - Us V) |
| Elektrik | |
| Bağlantı tipi | Erkek konnektör, M12, 8 pin, üniversal |
| Besleme Gerilimi | 4,5 … 32 V DC |
| Güç tüketimi | < 1,3 W (Yüksüz) |
| Ters polarizasyon koruması | ✔ |
| Mekanik | |
| Mekanik uygulama | Blind hollow şaft |
| Mil çapı | 6 mm |
| Milin özelliği | Ön sıkıştırma |
| Ağırlık | 0,12 kg |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Alüminyum |
| Gövde malzemesi | Çinko |
| Çalışmaya başlama torku | 0,5 Ncm (+20 °C) |
| İşletme torku | < 0,5 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm, ± 0,3 mm (radyal, düz) |
| İzin verilen dinamik mil hareketi | ± 0,1 mm (radyal) / ± 0,1 mm (düz) |
| Çalışma devir sayısı | ≤ 6.000 min⁻¹ |
| Rotorun atalet momenti | 15 gcm² |
| Rulman dayanım ömrü | 2,0 x 10^9 devir |
| Açısal ivme | ≤ 500.000 rad/s² |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65 (IEC 60529) |
| İzin verilen rölatif nem | 90 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –20 °C … +70 °C |
| Depolama sıcaklığı aralığı | –40 °C … +100 °C, Ambalajsız |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 20 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| cTUVus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
