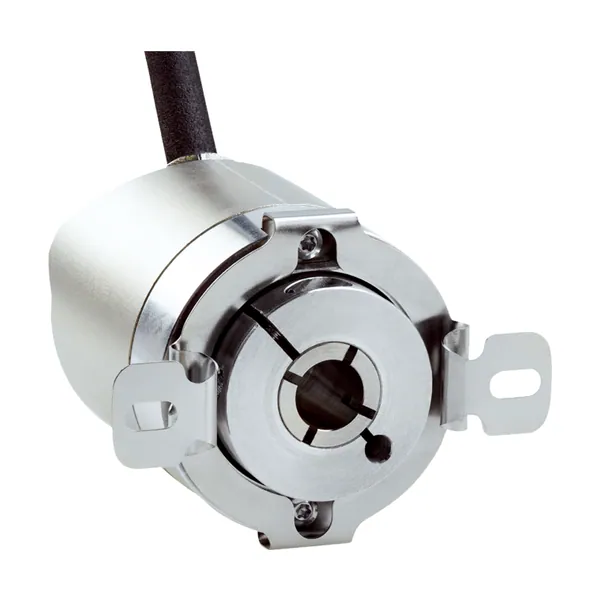

AHS36A-BDCK016384 Mutlak Enkoder
SICK

AHS36A-BDCK016384 Mutlak Enkoder

Parça no: 1079914Seri: AHS/AHM36 Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · CANopen · Blind hollow şaft · 10 … 30 V

  • İletişim arayüzü: CANopen
  • Mekanik uygulama: Blind hollow şaft
  • Besleme Gerilimi: 10 … 30 V
  • Bağlantı tipi: Kablo, 5 telli
  • Koruma sınıfı: IP66 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK AHS/AHM36 serisine ait bu mutlak enkoder CANopen arayüzü, blind hollow şaft mekanik yapı, 10 … 30 V besleme ve Kablo, 5 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1079914. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)270 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)16.384 (14 bit)
Hata limitleri G0,35° (20 °C’de)
Tekrarlama standart sapması σr0,2° (20 °C’de)
Arayüzler
İletişim arayüzüCANopen
Veri protokolüCANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2
Adres ayarı0 … 127, default: 5
Veri aktarım oranı (Baudrate)20 kbit/s … 1.000 kbit/s, default: 125 kbit/s
Başlatma süresi2 s
Proses verileriPozisyon, Hız, Sıcaklık
Parametreleme verileriDevir başına adım sayısı / PRESET / Sayma yönü / Hız denetimi için örnekleme hızı / Hız değeri çıktısının birimi / Elektronik kamlar (2 kanal x 8 kam)
Kullanılabilir diyagnostik verilerMinimum ve maksimum sıcaklık / Maksimum hız / Power-On sayacı / Power-On / Motion işletim saati sayacı / Yön değiştirme için sayıcı / hareket sayısı cw/ hareket sayısı ccw / Minimum ve maksimum işletme gerilimi
Durum bilgisiDurum LED'i üzerinden CANopen durumu
Haberleşme hattı için sonlandırıcıSonlandırma direnci üzerinden
Elektrik
Bağlantı tipiKablo, 5 telli, üniversal, 1,5 m
Besleme Gerilimi10 … 30 V
Güç tüketimi< 1,3 W (Yüksüz)
Ters polarizasyon koruması✔
Mekanik
Mekanik uygulamaBlind hollow şaft
Mil çapı10 mm
Milin özelliğiÖn sıkıştırma
Ağırlık0,12 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiÇinko
Kablo malzemesiPUR
Çalışmaya başlama torku1 Ncm (+20 °C)
İşletme torku< 1 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm, ± 0,3 mm (radyal, düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,1 mm (düz)
Çalışma devir sayısı≤ 6.000 min⁻¹
Rotorun atalet momenti15 gcm²
Rulman dayanım ömrü2,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP66 (IEC 60529) / IP67 (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–40 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç20 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cTUVus certificate✔
CANopen certificate✔
ECE test certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
