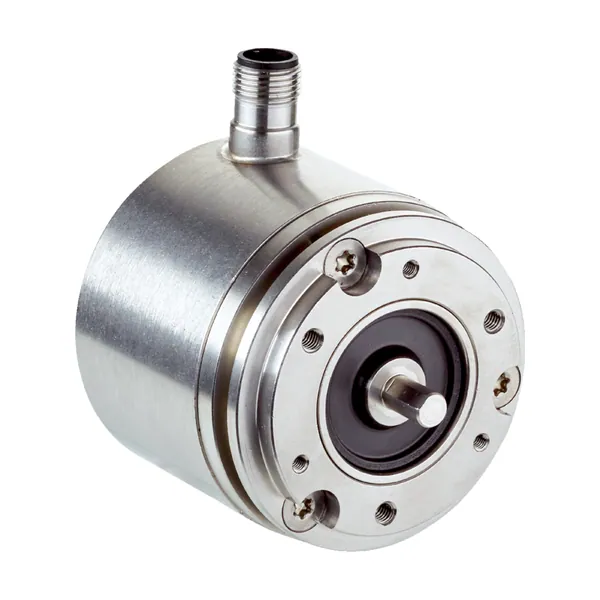

AFS60I-S1AC262144 Mutlak Enkoder
SICK

AFS60I-S1AC262144 Mutlak Enkoder

Parça no: 1115348Seri: AFS/AFM60 SSI Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · SSI · Milli, Servo flanş · 4,5 … 32 V

  • İletişim arayüzü: SSI
  • Mekanik uygulama: Milli, Servo flanş
  • Besleme Gerilimi: 4,5 … 32 V
  • Bağlantı tipi: Erkek konnektör, M12, 8 pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK AFS/AFM60 serisine ait bu mutlak enkoder SSI arayüzü, milli, servo flanş mekanik yapı, 4,5 … 32 V besleme ve Erkek konnektör, M12, 8 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1115348. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)250 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)262.144 (18 bit)
Hata limitleri G0,03°
Tekrarlama standart sapması σr0,002°
Arayüzler
İletişim arayüzüSSI
Başlatma süresi50 ms
Pozisyon oluşturma süresi< 1 µs
Kod türüGray
Kod akışı programlanabilirCW/CCW (V/R̅)
Arayüz sinyalleriClock +, Clock -, Data +, Data -
Darbe frekansı2 MHz
Set (elektronik ayar)H-aktif (L = 0 - 3 V, H = 4,0 - Us V)
CW/CCW (dönme yönünde adım sırası)L-aktif (L = 0 - 1,5 V, H = 2,0 - Us V)
Elektrik
Bağlantı tipiErkek konnektör, M12, 8 pin, radyal
Besleme Gerilimi4,5 … 32 V DC
Güç tüketimi≤ 0,5 W (Yüksüz)
Ters polarizasyon koruması✔
Mekanik
Mekanik uygulamaMilli, Servo flanş
Mil çapı6 mm
Mil uzunluğu10 mm
Milin özelliğiYüzeyle birlikte
Ağırlık0,5 kg
Mil malzemesiPaslanmaz çelik V2A
Flanş malzemesiPaslanmaz çelik V2A
Gövde malzemesiPaslanmaz çelik V2A
Çalışmaya başlama torku1 Ncm (+20 °C)
İşletme torku0,5 Ncm (+20 °C)
Izin verilen mil yükü80 N (radyal) / 40 N (düz)
Çalışma devir sayısı9.000 min⁻¹
Rotorun atalet momenti6,2 gcm²
Rulman dayanım ömrü3,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67, mil tarafı (IEC 60529) / IP67, gövde tarafında, erkek konnektör (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–40 °C … +100 °C / –30 °C … +100 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç10 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
