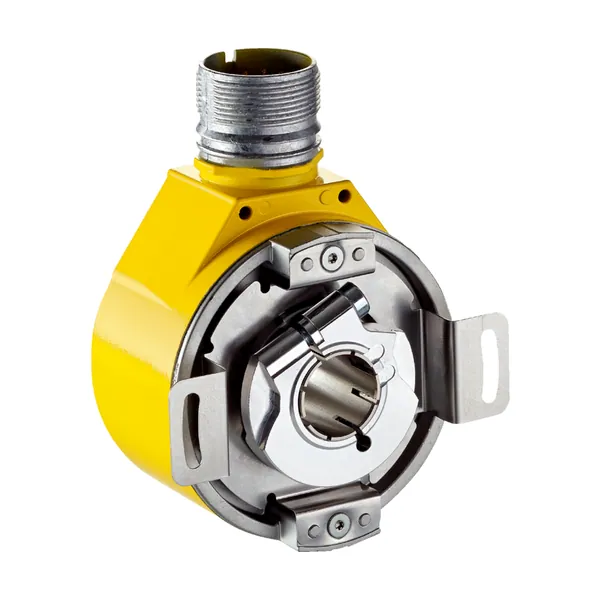

AFM60S-TCKA262144 Güvenlik Enkoderi
SICK

AFM60S-TCKA262144 Güvenlik Enkoderi

Seri: AFS/AFM60S Pro Güvenlik Enkoderi SerisiKategori: Güvenlik Sistemleri

Güvenlik Enkoderi · PL e (EN ISO 13849-1) · SIL 3 (IEC 61508, IEC 61800-5-3) · IP65 (IEC 60529)

  • Performans seviyesi: PL e (EN ISO 13849-1)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508, IEC 61800-5-3)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK AFS/AFM60S serisine ait bu güvenlik enkoderi PL e (EN ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508, IEC 61800-5-3) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası undefined. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508, IEC 61800-5-3)
Performans seviyesiPL e (EN ISO 13849-1)
Kategori3 (EN ISO 13849-1) / 4 (EN ISO 13849-1)
PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)40 °C’de 5,5 x 10-9 / 80 °C’de 1,8 x 10-8
TM (kullanım ömrü)20 yıl (EN ISO 13849-1)
Güvenlik açısından önemli doğruluk0,09° Kategori 3 / 0,35° Kategori 4
Performans
Devir başına adım sayısı (maks. çözünürlük)262.144 (18 bit)
Devir sayısı4.096 (12 bit)
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)18 bit x 12 bit (262.144 x 4.096)
Hata limitleri G0,05°
Tekrarlama standart sapması σr0,002°
Arayüzler
İletişim arayüzüSSI
İletişim arayüzü ayrıntısıSSI + Sin/Cos
Başlatma süresi2 s
Pozisyon oluşturma süresi< 1 µs
Parametreleme verileriDevir başına adım sayısı / Ön ayar pozisyonu, donanım pini üzerinden ön ayar pozisyonu; sayma yönü, donanım pini üzerinden sayma yönü, fabrika ayarlarını sıfırlama, hata belleğini okuma, rapor oluşturma
Kod türüGray
Kod akışı programlanabilirCW/CCW parametrelenebilir
Darbe frekansı100 kHz, ≤ 1 MHz
Set (elektronik ayar)H-aktif (L = 0 - 1,5 V, H = 2,0 - Us V)
CW/CCW (dönme yönünde adım sırası)L-aktif (L = 0 - 1,5 V, H = 2,0 - Us V)
Devir başına sinüs/cosinüs periyotları1.024
Çıkış frekansı≤ 153,6 kHz
Yük direnci≥ 120 Ω
Fark oluşumundan önce arayüz sinyalleri0,5 Vss, ± 20 %
Fark oluşumundan önceki sinyal ofseti2,5 V ± 10 %
Fark oluşumundan sonraki arayüz sinyalleri1 Vss, ± 20 %
Elektrik
Bağlantı tipiErkek konnektör, M23, 12 pin, radyal
Besleme Gerilimi4,5 … 32 V
Güç tüketimi0,7 W (Yüksüz)
Ters polarizasyon koruması✔
Kısa devre dayanımı✔
Mekanik
Mekanik uygulamaThrough hollow şaft
Mil çapı3/8″
Milin özelliğiKama kanalı ile
Ağırlık0,25 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Malzeme, tork desteğiPaslanmaz çelik
Gövde malzemesiAlüminyum döküm
Çalışmaya başlama torku≤ 0,8 Ncm (+20 °C)
İşletme torku≤ 0,6 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,05 mm (radyal) / ± 0,1 mm (düz)
Çalışma devir sayısı≤ 6.000 min⁻¹
Rotorun atalet momenti56 gcm²
Rulman dayanım ömrü3,6 x 109 tur
Ortam verileri
EMVCEN 61000-6-2 / EN 61000-6-3 / EN 61000-6-7
Koruma sınıfıIP65 (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–30 °C … +95 °C
Depolama sıcaklığı aralığı–30 °C … +85 °C, Ambalajsız
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27 uyarınca)
Titreşimlere karşı direnç10 g, 10 Hz … 1.000 Hz (EN 60068-2-6)
Çalışma yüksekliği (deniz seviyesi üzerinden)≤ 2.000 m (80 kPa)
Koruma sınıfıIII (DIN EN 61140 uyarınca)
Kirlenme derecesi2 (IEC 60664-1)
