AFM60I-S4SK004096 Mutlak Enkoder
SICK

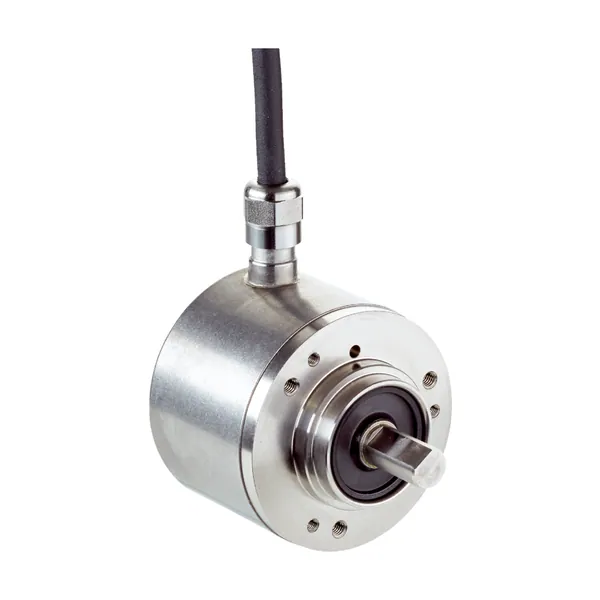

AFM60I-S4SK004096 Mutlak Enkoder
Mutlak Enkoder · SSI · Milli, Yüzey montaj flanşı · 4,5 … 32 V
- İletişim arayüzü: SSI
- Mekanik uygulama: Milli, Yüzey montaj flanşı
- Besleme Gerilimi: 4,5 … 32 V
- Bağlantı tipi: Kablo, 12 telli
- Koruma sınıfı: IP67
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK AFS/AFM60 serisine ait bu mutlak enkoder SSI arayüzü, milli, yüzey montaj flanşı mekanik yapı, 4,5 … 32 V besleme ve Kablo, 12 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1114389. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 250 yıl (EN ISO 13849-1) |
| Performans | |
| Devir başına adım sayısı (maks. çözünürlük) | 4.096 (12 bit) |
| Devir sayısı | 4.096 (12 bit) |
| Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı) | 12 bit x 12 bit (4.096 x 4.096) |
| Hata limitleri G | 0,03° |
| Tekrarlama standart sapması σr | 0,002° |
| Arayüzler | |
| İletişim arayüzü | SSI |
| İletişim arayüzü ayrıntısı | SSI + Sin/Cos |
| Başlatma süresi | 50 ms |
| Pozisyon oluşturma süresi | < 1 µs |
| Kod türü | Gray |
| Kod akışı programlanabilir | CW/CCW (V/R̅) |
| Arayüz sinyalleri | Sin+, Sin-, Cos+, Cos-: analog, diferansiyel |
| Darbe frekansı | 2 MHz |
| Set (elektronik ayar) | H-aktif (L = 0 - 3 V, H = 4,0 - Us V) |
| CW/CCW (dönme yönünde adım sırası) | L-aktif (L = 0 - 1,5 V, H = 2,0 - Us V) |
| Devir başına sinüs/cosinüs periyotları | 1.024 |
| Çıkış frekansı | ≤ 200 kHz |
| Yük direnci | ≥ 120 Ω |
| Fark oluşumundan önce arayüz sinyalleri | 0,5 Vss, ± 20 %, 120 Ω |
| Fark oluşumundan önceki sinyal ofseti | 2,5 V ± 10 % |
| Fark oluşumundan sonraki arayüz sinyalleri | 1 Vss, ± 20 %, 120 Ω |
| Elektrik | |
| Bağlantı tipi | Kablo, 12 telli, radyal, 1,5 m |
| Besleme Gerilimi | 4,5 … 32 V DC |
| Güç tüketimi | ≤ 0,5 W (Yüksüz) |
| Ters polarizasyon koruması | ✔ |
| Mekanik | |
| Mekanik uygulama | Milli, Yüzey montaj flanşı |
| Mil çapı | 10 mm |
| Mil uzunluğu | 19 mm |
| Milin özelliği | Yüzeyle birlikte |
| Ağırlık | 0,5 kg |
| Mil malzemesi | Paslanmaz çelik V2A |
| Flanş malzemesi | Paslanmaz çelik V2A |
| Gövde malzemesi | Paslanmaz çelik V2A |
| Çalışmaya başlama torku | 1 Ncm (+20 °C) |
| İşletme torku | 0,5 Ncm (+20 °C) |
| Izin verilen mil yükü | 80 N (radyal) / 40 N (düz) |
| Çalışma devir sayısı | 9.000 min⁻¹ |
| Rotorun atalet momenti | 6,2 gcm² |
| Rulman dayanım ömrü | 3,0 x 10^9 devir |
| Açısal ivme | ≤ 500.000 rad/s² |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP67, mil tarafı (IEC 60529) / IP67, gövde tarafında, kablo çıkışı (IEC 60529) |
| İzin verilen rölatif nem | 90 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –40 °C … +100 °C / –30 °C … +100 °C |
| Depolama sıcaklığı aralığı | –40 °C … +100 °C, Ambalajsız |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 10 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
