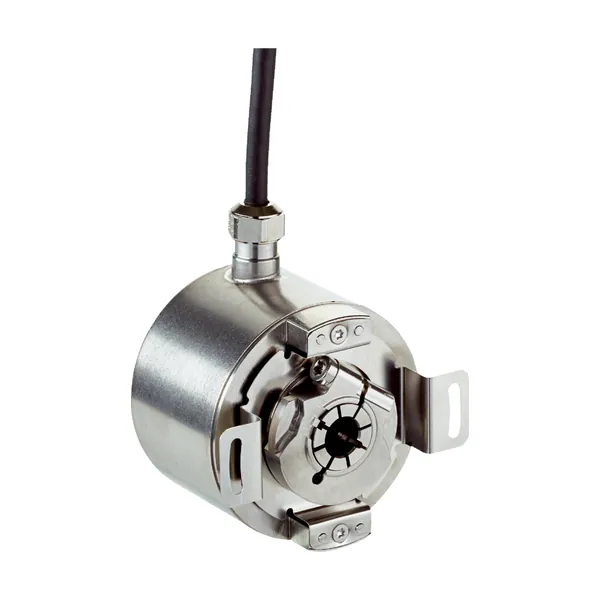

AFM60I-BBRK262144 Mutlak Enkoder
SICK

AFM60I-BBRK262144 Mutlak Enkoder

Seri: AFS/AFM60 SSI Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · SSI · Blind hollow şaft · 4,5 … 32 V

  • İletişim arayüzü: SSI
  • Mekanik uygulama: Blind hollow şaft
  • Besleme Gerilimi: 4,5 … 32 V
  • Bağlantı tipi: Kablo, 12 telli
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK AFS/AFM60 serisine ait bu mutlak enkoder SSI arayüzü, blind hollow şaft mekanik yapı, 4,5 … 32 V besleme ve Kablo, 12 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası undefined. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)250 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)262.144 (18 bit)
Devir sayısı4.096 (12 bit)
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)18 bit x 12 bit (262.144 x 4.096)
Hata limitleri G0,03°
Tekrarlama standart sapması σr0,002°
Arayüzler
İletişim arayüzüSSI
İletişim arayüzü ayrıntısıSSI + artımsal
Başlatma süresi50 ms
Pozisyon oluşturma süresi< 1 µs
Kod türüGray
Kod akışı programlanabilirCW/CCW (V/R̅)
Arayüz sinyalleriA, A/, B, B/: dijital diferansiyel
Darbe frekansı2 MHz
Set (elektronik ayar)H-aktif (L = 0 - 3 V, H = 4,0 - Us V)
CW/CCW (dönme yönünde adım sırası)L-aktif (L = 0 - 1,5 V, H = 2,0 - Us V)
Devir başına palslerTur sayısı başına SSI adım sayısının 1/4'ü
Çıkış frekansı≤ 820 kHz
Yük akımı≤ 30 mA
Elektrik
Bağlantı tipiKablo, 12 telli, radyal, 1,5 m
Besleme Gerilimi4,5 … 32 V DC
Güç tüketimi≤ 0,5 W (Yüksüz)
Ters polarizasyon koruması✔
Mekanik
Mekanik uygulamaBlind hollow şaft
Mil çapı8 mm
Milin özelliğiÖn sıkıştırma
Ağırlık0,5 kg
Mil malzemesiPaslanmaz çelik V2A
Flanş malzemesiPaslanmaz çelik V2A
Gövde malzemesiPaslanmaz çelik V2A
Çalışmaya başlama torku1 Ncm (+20 °C)
İşletme torku0,5 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,1 mm (düz)
Çalışma devir sayısı6.000 min⁻¹
Rotorun atalet momenti40 gcm²
Rulman dayanım ömrü3,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67, mil tarafı (IEC 60529) / IP67, gövde tarafında, kablo çıkışı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–40 °C … +100 °C / –30 °C … +100 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç10 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
