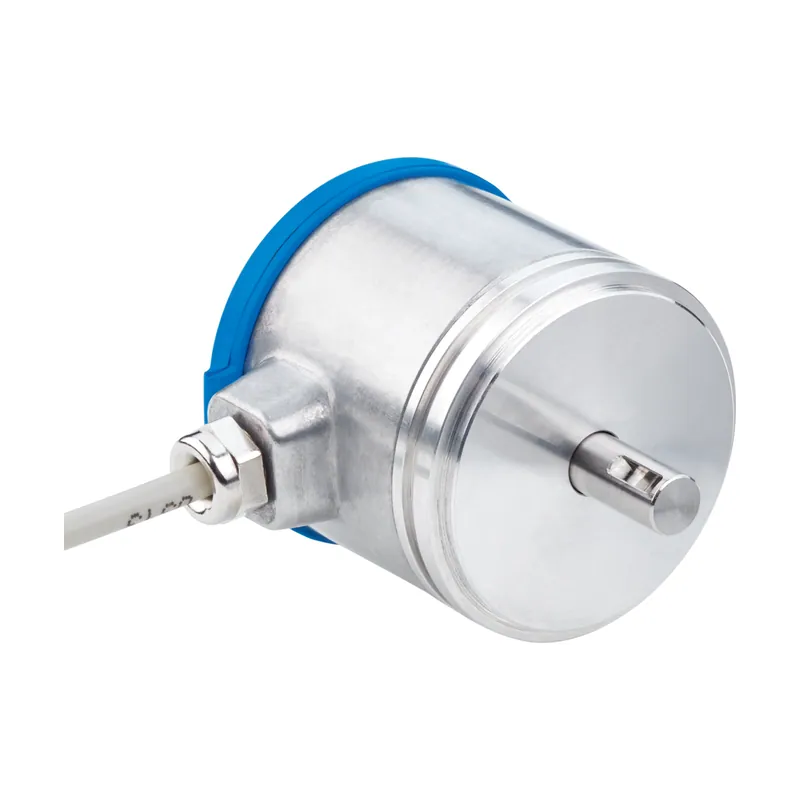

ACS36-L1K0-K01 Mutlak Enkoder
SICK

ACS36-L1K0-K01 Mutlak Enkoder

Parça no: 6052345Seri: ACS/ACM36 Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · Milli, Servo flanş · Çözünürlük 0,09° … 0,1° · 19 … 33 V

  • Mekanik uygulama: Milli, Servo flanş
  • Çözünürlük: 0,09° … 0,1°
  • Besleme Gerilimi: 19 … 33 V
  • Bağlantı tipi: Kablo
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK ACS/ACM36 serisine ait bu mutlak enkoder milli, servo flanş mekanik yapı, 0,09° … 0,1° çözünürlük, 19 … 33 V besleme ve Kablo bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 6052345. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)900 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)3.723
Ölçüm adımı başına çözünürlük2,7 mV … 25,1 mV
Çözünürlük0,09° … 0,1°
Ölçüm aralığı0° … 360°, programlanabilir
Asgari ölçüm aralığı≥ 35°
Doğruluk± 0,2 % programlanmış açıya bağlı
Arayüzler
İletişim arayüzü-
İletişim arayüzü ayrıntısıGerilim
Kod akışı programlanabilirCW (saat yönünde)
Yük direnci≥ 10 kΩ
Elektrik
Bağlantı tipiKablo, radyal, 1,5 m
Besleme Gerilimi19 … 33 V DC
Akım tüketimi< 80 mA
Ters polarizasyon koruması✔
Elektriksel kablolama3 kablo
Mekanik
Mekanik uygulamaMilli, Servo flanş
Mil çapı6 mm
Mil uzunluğu12,4 mm
Milin özelliğiYüzeyle birlikte
Ağırlık0,1 kg
Mil malzemesiPaslanmaz çelik 1.4305
Flanş malzemesiAlMgSi
Gövde malzemesiAlMgSi
Kablo malzemesiPVC
Çalışmaya başlama torku0,5 Ncm (+20 °C)
İşletme torku0,2 Ncm (+20 °C)
Izin verilen mil yükü40 N (radyal) / 20 N (düz)
Çalışma devir sayısı≤ 3.000 min⁻¹
Rotorun atalet momenti10 gcm²
Rulman dayanım ömrü1 x 10^6 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP65
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–30 °C … +80 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç25 g, 11 ms (EN 60068-2-27)
Titreşimlere karşı direnç4 g, 5 Hz … 100 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
