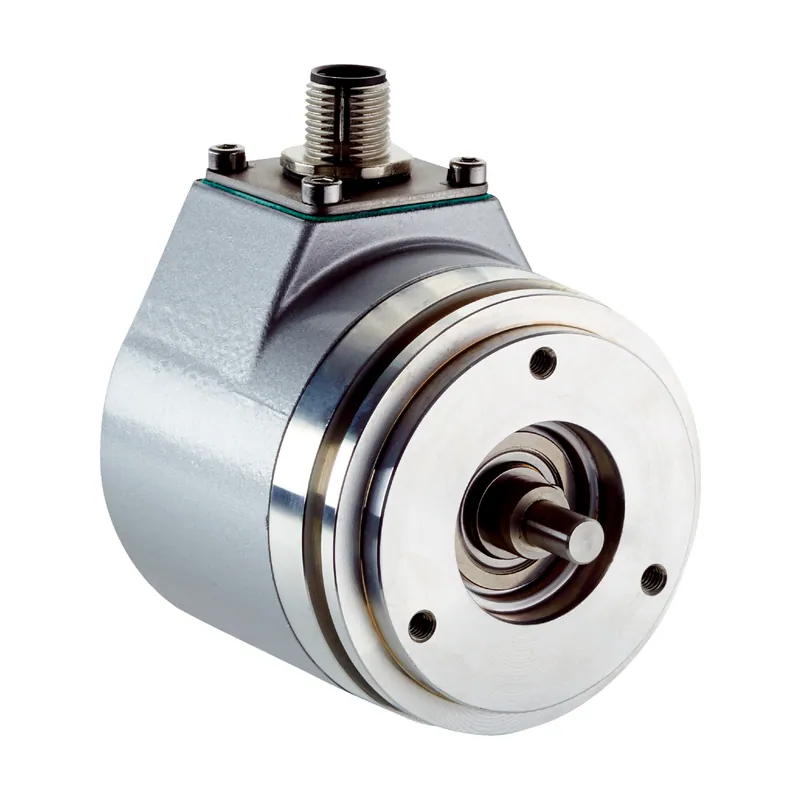

ACM60B-S1LE13x06 Mutlak Enkoder
SICK

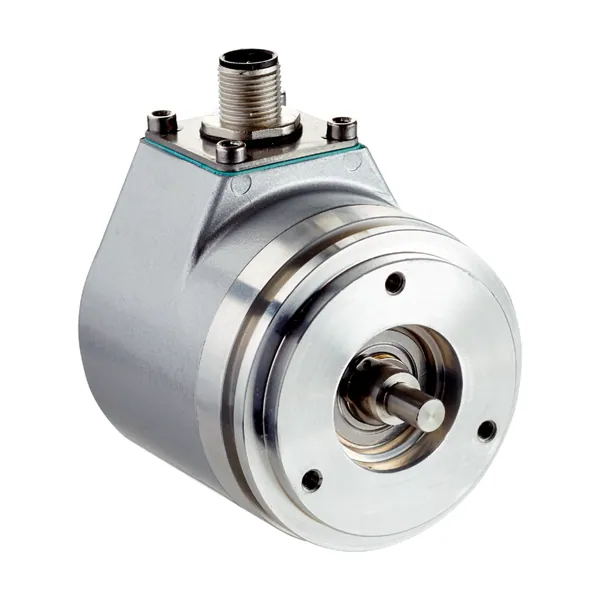

ACM60B-S1LE13x06 Mutlak Enkoder

Parça no: 6045313Seri: ACM60 Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · Milli, Servo flanş · Çözünürlük 0,35° … 1,76° · 18 … 33 V

  • Mekanik uygulama: Milli, Servo flanş
  • Çözünürlük: 0,35° … 1,76°
  • Besleme Gerilimi: 18 … 33 V
  • Bağlantı tipi: Erkek konnektör, M12, 5 pin
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK ACM60 serisine ait bu mutlak enkoder milli, servo flanş mekanik yapı, 0,35° … 1,76° çözünürlük, 18 … 33 V besleme ve Erkek konnektör, M12, 5 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 6045313. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)600 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)13.107
Devir sayısı64 (6 bit)
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)6 bit (13.107 x 64)
Ölçüm adımı başına çözünürlük0,8 mV … 5,5 mV
Çözünürlük0,35° … 1,76°
Ölçüm aralığı0° … 23.040°, programlanabilir
Asgari ölçüm aralığı≥ 640°
Doğruluk± 0,1 % programlanmış açıya bağlı
Arayüzler
İletişim arayüzü-
İletişim arayüzü ayrıntısıGerilim
Kod akışı programlanabilirCW (saat yönünde)
Yük direnci≥ 10 kΩ
Elektrik
Bağlantı tipiErkek konnektör, M12, 5 pin, radyal
Besleme Gerilimi18 … 33 V DC
Akım tüketimi< 80 mA
Ters polarizasyon koruması✔
Elektriksel kablolama4 kablo, resme bakınız
Mekanik
Mekanik uygulamaMilli, Servo flanş
Mil çapı6 mm
Mil uzunluğu10 mm
Milin özelliğiYüzeyle birlikte
Ağırlık0,4 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum döküm
Çalışmaya başlama torku0,5 Ncm (+20 °C)
İşletme torku0,3 Ncm (+20 °C)
Izin verilen mil yükü60 N (radyal) / 30 N (düz)
Çalışma devir sayısı≤ 10.000 min⁻¹
Rotorun atalet momenti30 gcm²
Rulman dayanım ömrü2,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP65, mil tarafı (IEC 60529) / IP67, gövde tarafı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–30 °C … +80 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç50 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç4 g, 5 Hz … 100 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
