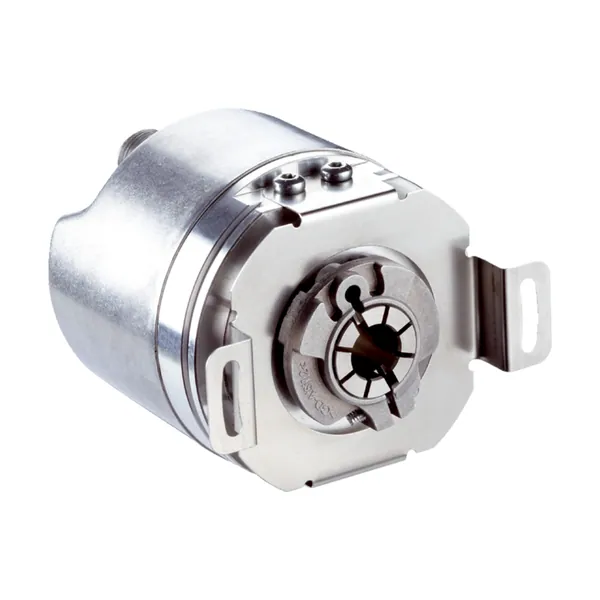

A3M60B-BHPB013x13 Mutlak Enkoder
SICK

A3M60B-BHPB013x13 Mutlak Enkoder

Parça no: 1051017Seri: A3M60 Mutlak Enkoder SerisiKategori: Enkoderler & Motion Control

Mutlak Enkoder · PROFIBUS DP · Blind hollow şaft · 10 … 32 V

  • İletişim arayüzü: PROFIBUS DP
  • Mekanik uygulama: Blind hollow şaft
  • Besleme Gerilimi: 10 … 32 V
  • Bağlantı tipi: Erkek konnektör, 2x, M12, 5 pin
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK A3M60 serisine ait bu mutlak enkoder PROFIBUS DP arayüzü, blind hollow şaft mekanik yapı, 10 … 32 V besleme ve Erkek konnektör, 2x, M12, 5 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1051017. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)60 yıl (EN ISO 13849-1)
Performans
Devir başına adım sayısı (maks. çözünürlük)8.192 (13 bit)
Devir sayısı8.192 (13 bit)
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)13 bit x 13 bit (8.192 x 8.192)
Hata limitleri G0,5° (Oda sıcaklığında)
Tekrarlama standart sapması σr0,25° (Oda sıcaklığında)
Arayüzler
İletişim arayüzüPROFIBUS DP
İletişim arayüzü ayrıntısıDPV0
Veri aktarım oranı (Baudrate)≤ 12 MBaud
Başlatma süresiYakl. 1 s
Parametreleme verileriDevir başına adım sayısı / Devir sayısı / PRESET / Sayma yönü
Haberleşme hattı için sonlandırıcıDIP svici
Elektrik
Bağlantı tipiErkek konnektör, 2x, M12, 5 pin, düz / Dişi konnektör, 1x, M12, 5 pin, düz
Besleme Gerilimi10 … 32 V
Güç tüketimi≤ 1,5 W
Ters polarizasyon koruması✔
Mekanik
Mekanik uygulamaBlind hollow şaft
Mil çapı15 mm
Milin özelliğiÖn sıkıştırma
Ağırlık0,28 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum
Çalışmaya başlama torku1 Ncm (+20 °C)
İşletme torku0,8 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,2 mm (düz)
Çalışma devir sayısı≤ 9.000 min⁻¹
Rulman dayanım ömrü3,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP65, mil tarafı (IEC 60529) / IP67, gövde tarafı (IEC 60529)
İzin verilen rölatif nem95 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–10 °C … +70 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C
Darbelere karşı direnç80 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
