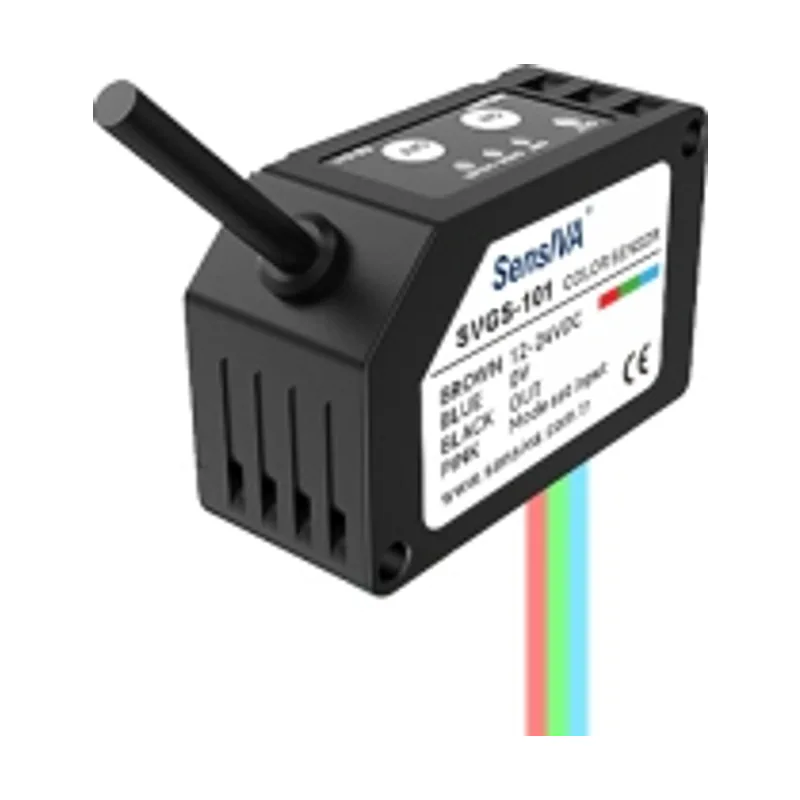

SVGS-101P Basit Renk Tanıma Sensörü

Ürün kodu: SVGS-101PKategori: Kontrast, Renk & Parlaklık Sensörleri

RGB renk sensörü · 18–28 mm · renk ve renk işareti (kontrast) modu · 200 µs · PNP

  • RGB LED ile renk tanıma, öğretilen renkte çıkış
  • Renk modu ve renk işareti (kontrast) modu
  • ON / OFF tuşlarıyla iki nokta öğretme
  • 18–28 mm algılama, < 200 µs tepki
  • PNP açık kollektör, 50 mA, kısa devre korumalı

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SVGS-101P, iki tuşla kolayca öğretilen, kompakt bir renk tanıma sensörüdür. Kırmızı, yeşil ve mavi LED'lerden oluşan ışık kaynağıyla hedefin rengini tanır ve yalnızca öğretilen renk algılandığında çıkış verir. Renk modunda RGB ışıkla renkleri ayırt eder; renk işareti (kontrast) modunda tek renkli ışıkla, birbirine çok yakın iki renk arasındaki farkı bile yakalar. Mod pembe kabloyla değiştirilir. Öğretme için sensörü hedef renge tutup ON tuşuna, gerekirse zemin rengine tutup OFF tuşuna basmak yeterlidir; histerezis üç kademede ayarlanabilir. 18–28 mm algılama mesafesi ve 200 µs'nin altındaki tepki süresiyle baskı hizalama işaretleri, konveyör bantlarındaki renk blokları ve etiket kontrolü için uygundur. PNP açık kollektör çıkışlıdır.

Teknik özellikler

Genel
SeriSVGS-101
Algılama mesafesi18–28 mm
Işık kaynağıKompozit LED: kırmızı / yeşil / mavi (640 / 525 / 470 nm)
Algılama modlarıRenk modu (RGB) ve renk işareti modu (tek renk ışık)
Tepki süresi< 200 µs
AyarON / OFF tuşlarıyla öğretme, 3 kademeli histerezis
GöstergelerOUT, ERR, GOOD, COLOR
Elektriksel
Besleme gerilimi24 V DC ± %10 (dalgalanma < %10)
Güç tüketimi< 850 mW (24 V'ta < 35 mA)
ÇıkışPNP açık kollektör, maks. 50 mA, ≤ 30 V DC, artık gerilim < 1,5 V
Mod seçim girişiPembe kablo
Kısa devre korumasıVar (otomatik geri dönüş)
Mekanik
Bağlantı4 damarlı 0,2 mm² 2 m kablo
MalzemeGövde PBT, panel PC, tuşlar silikon, lens PC
AğırlıkYaklaşık 104 g
Ortam
Çalışma sıcaklığı–10 °C … +55 °C (donma ve yoğuşma olmadan)
Bağıl nem%35–85 RH
