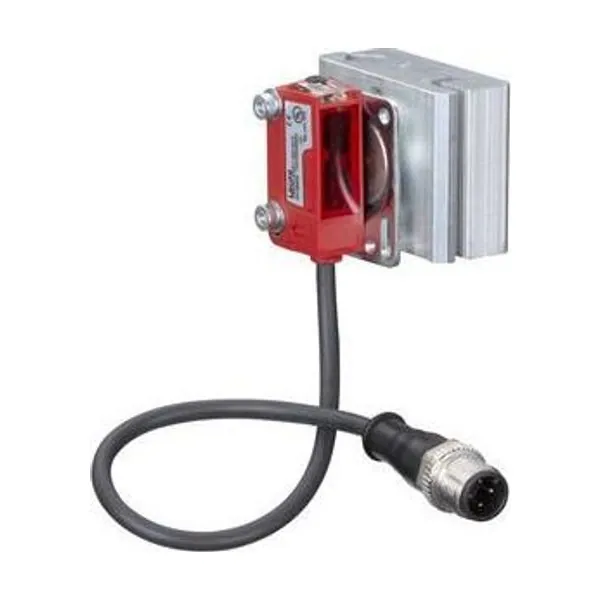

SET PRK3C.A3/4T-200-M12+BTU200MVKT
Leuze

SET PRK3C.A3/4T-200-M12+BTU200MVKT

Parça no: 50155517Kategori: Fotoseller

Set Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu · Menzil 0 … 5 m · Reflektörlü sensör · PNP

  • Çalışma aralığı: 0 … 5 m
  • Prensip: Reflektörlü sensör
  • Çıkış: PNP
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektörlü kablo, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu set reflektörden yansımalı fotoelektrik sensör kutuplu 0 … 5 m çalışma aralığı, reflektörlü sensör çalışma prensibi, PNP çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50155517. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiYansıtma prensibi
Üzerine önceden monte edilmişMontaj sistemi
Özel versiyon
Özel versiyonOtomatik kolimasyon / Tanıtma girişi / Ürün seti
Optik veriler
İşletme bölgesi0 … 4 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100
Sınır mesafesi0 … 5 m (tipik çalışma mesafesi), reflektörlü TK(S) 100x100
Işık kaynağıLED, Kırmızı
Dalga boyu635 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
TürTanıtma girişi
Tanıtma girişi 1
İşlevAydınlık/karanlık anahtarlama / Hassasiyet ayarı / Klavye kilidi
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Zaman davranışı
Anahtarlama frekansı1.500 Hz
Tepki verme süresi0,33 ms
Hazırlık gecikmesi300 ms
İlgili tepki110 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu200 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken enine kesiti0,2 mm²
Vida dişi büyüklüğüM12
Tiperkek
MalzemePUR
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık20 g
Gövde rengiKırmızı
Montaj braketi türüM4 vida dişine sahip geçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviHassasiyet ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
