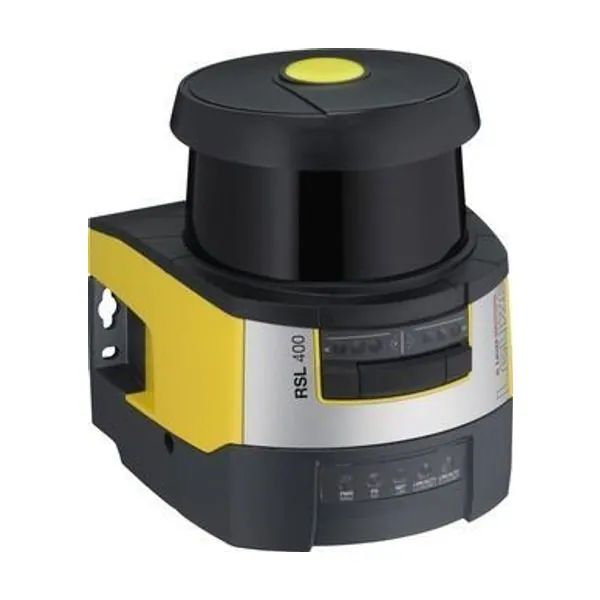

RSL455P-XL/CU400P-3M12 Emniyet Lazer Alan Tarayıcı
Leuze

RSL455P-XL/CU400P-3M12 Emniyet Lazer Alan Tarayıcı

Parça no: 53800327Kategori: Güvenlik Sistemleri

Emniyet Lazer Alan Tarayıcı · Menzil 0 … 50 m · Lazer, kızılötesi · PROFINET, Bluetooth, Ethernet, USB, TCP/IP

  • Çalışma aralığı: 0 … 50 m
  • Işık: Lazer, kızılötesi
  • Arayüz: PROFINET, Bluetooth, Ethernet, USB, TCP/IP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze RSL 400 serisine ait bu emniyet lazer alan tarayıcı 0 … 50 m çalışma aralığı, lazer, kızılötesi ışık kaynağı, PROFINET, Bluetooth, Ethernet, USB, TCP/IP arayüzü, yuvarlak konnektör, M12 bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 53800327. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriRSL 400
UygulamaMobil tehlikeli bölge emniyeti / Mobil yan koruma / Sabit erişim koruması / Sabit tehlikeli bölge emniyeti
Özel versiyon
Özel versiyonAraç navigasyonu için iyileştirilmiş ölçüm verileri çıkışı
İşlevler
İşlevlerDörtlü alan modu / PROFIsafe / Veri çıkışı, ayarlanabilir
Tekrar başlatmaStart/restart kilidi (RES), seçilebilir
Karakteristik parametreler
Tip3, IEC/EN 61496
SIL2, IEC 61508
SILCL2, IEC/EN 62061
Performans Düzeyi (PL)d, EN ISO 13849-1
PFHD9E-08 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori3, EN ISO 13849
Koruma alanı verileri
Çözünürlük (ayarlanabilir)30/40/50/60/70/150 mm
Minimum ayarlanabilir algılama mesafesi50 mm
Alan çifti sayısı, değiştirme yapılabilir100’e kadar
Dörtlü sayısı, değiştirme yapılabilir50
Koruma fonksiyonu sayısı4 Adet
Bağımsız sensör konfigürasyonları sayısı10’a kadar
Remisyon derecesi, min.1,8 %
Çalışma mesafesi0 … 8,25 m
Uyarı alanı verileri
Alan çifti sayısı100’e kadar
Çalışma mesafesi0 … 20 m
Nesne büyüklüğü150 mm x 150 mm
Remisyon derecesi, min.10 %
Optik veriler
Işık kaynağıLazer, kızılötesi
Dalga boyu905 nm
Lazer sınıfı1, IEC/EN 60825-1:2014
Gönderme sinyali şeklidarbeli
Tekrarlama frekansı90 kHz
Açısal çözünürlük0,1 °
Açı alanı270 °
Ölçüm verileri
Algılama aralığı0 … 50 m, Hafifletme > %90
Parlaklık derecesi90 %
Uzaklık çözünürlüğü, radyan1 mm
Uzaklık çözünürlüğü, yanlamasına0,1 °
Sistematik ölçüm sapması Dmeas - Drealmin.: -20 mm / tip.: -10 mm / maks.: 0 mm / (Hafifletme: %1,8 … geri yansıtıcı / Ölçüm aralığı: 0,2 … 25 m)
Ölçüm değeri parazitleri10 mm 1 σ / (• Hafifletme: %1,8 … %20 / Ölçüm aralığı: 0 … 9 m / • Hafifletme: %20 … Geri yansıtıcı / Ölçüm aralığı: 0 … 25 m)
Lazer noktası (YxG), 10 m60 mm x 13 mm
Lazer noktası (YxG), 20 m165 mm x 24 mm
Lazer noktası (YxG), 30 m265 mm x 40 mm
Lazer noktası (YxG), 40 m285 mm x 57 mm
Elektrik verileri
Koruma devresiAşırı gerilim koruması
Güç verileri
Besleme gerilimi UB24 V, DC, -30 … 20 %
Akım tüketimi (yüksüz), maks.900 mA, (3 A güç besleme ünitesi kullanın)
Güç tüketimi, maks.22 W, artı 24 V çıkış geriliminde
Zaman davranışı
Tepki verme süresi80 ms, ≥
Arayüz
TürPROFINET
Profinet
İşlevProses
PROFINET cihazıSpec V2.3.4 uyarınca cihaz
GSDMLSpec V2.3.2 uyarınca GSDML
ProfilPROFINET/PROFIsafe
Uygunluk SınıfıC
Şebeke yük sınıfıIII
Güvenlik seviyesi1
Şalter işlevselliğiIEEE 802 uyarınca IRT özellikli 2 portlu anahtar, bağlantı ünitesine entegre
Port özellikleriOtomatik geçiş / Otomatik iletişim / Otomatik polarite
I&M0 - 4
Desteklenen topolojilerMRP istemci / SNMP
Güvenlikle ilgili anahtarlama sinyalleri4 Adet
Arayüz bakım
TürBluetooth, Ethernet, USB
Ethernet
İşlevKonfigürasyon/Parametrelendirme / TCP/IP
BağlantıYuvarlak konnektör M12, 4 kutuplu, D kodlu
Bluetooth
İşlevKonfigürasyon/Parametrelendirme
Frekans bandı2.400 … 2.483,5 MHz
Yayılan verici gücüMaks. 4,5 dBm (2,82 mW), sınıf 2
USB
İşlevKonfigürasyon/Parametrelendirme
BağlantıUSB 2.0 Mini-B, soket
Transfer hızı, maks.12 Mbit/s
Kablo uzunluğu≤ 5m / Aktif kablolarla daha büyük kablo uzunlukları mümkündür.
Bağlantı
Bağlantı sayısı3 Adet
Bağlantı 1
İşlevGerilim beslemesi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaA kodlu
Bağlantı 2
İşlevPROFINET/PROFIsafe iletişimi, giriş
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tipdişi
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaD kodlu
Bağlantı 3
İşlevPROFINET/PROFIsafe iletişimi, çıkış
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tipdişi
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaD kodlu
Mekanik bilgiler
Ölçü (G x Y x U)140,2 mm x 170 mm x 142 mm
Malzeme gövdeMetal / Plastik
Metal gövdeÇinko baskı döküm
Malzeme lens kapağıPlastik/PC
Net ağırlık4.300 g
Gövde rengisarı, RAL 1021
Montaj braketi türüGeçiş montaj braketi / Montaj plakası / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüAlfanümerik göstergeler / LED ekran
LED sayısı11 Adet
Konfigürasyon/parametrelendirme türüSensor Studio yazılımı
Kumanda elemanlarıSensor Studio yazılımı
Çevresel veriler
Ortam sıcaklığı işletim0 … 50 °C
Ortam sıcaklığı depolama-20 … 60 °C
Relative Luftfeuchtigkeit (nicht kondensierend)15 … 95 %
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII, EN 61140
SertifikasyonlarTÜV Süd
Standarda göre kontrol yöntemi EMVDIN 40839-1/3 / EN 61496-1
Standarda göre kontrol yöntemi sallanmaEN 60068-2-6
Standarda göre kontrol yöntemi sabit darbeIEC 60068-2-29
US patentleriUS 7,656,917 B / US 7,696,468 B / US 10,304,307B
