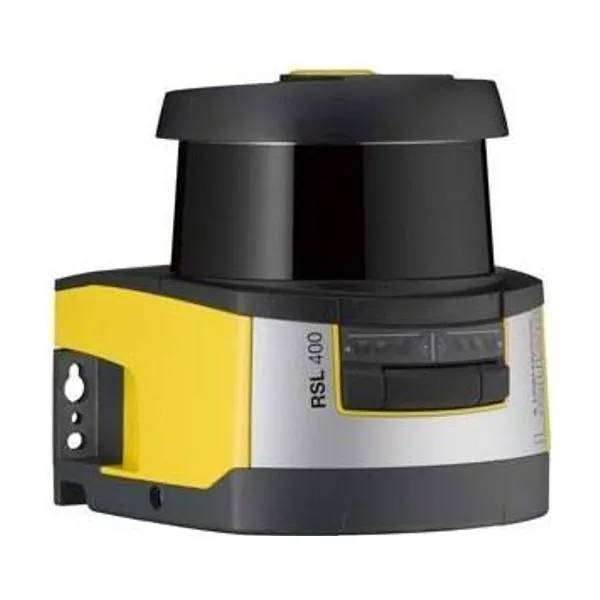

RSL410-S/CU411-RS4 Emniyet Lazer Alan Tarayıcı
Leuze

RSL410-S/CU411-RS4 Emniyet Lazer Alan Tarayıcı

Parça no: 53800245Kategori: Güvenlik Sistemleri

Emniyet Lazer Alan Tarayıcı · PNP · Lazer, kızılötesi · Bluetooth, Ethernet, TCP/IP

  • Çıkış: PNP
  • Işık: Lazer, kızılötesi
  • Arayüz: Bluetooth, Ethernet, TCP/IP
  • Bağlantı: Sub-D’li kablo / Yuvarlak konnektör, M12
  • Koruma: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze RSL 400 serisine ait bu emniyet lazer alan tarayıcı PNP çıkış, lazer, kızılötesi ışık kaynağı, Bluetooth, Ethernet, TCP/IP arayüzü, Sub-D’li kablo / yuvarlak konnektör, M12 bağlantı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 53800245. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriRSL 400
UygulamaMobil tehlikeli bölge emniyeti / Mobil yan koruma / Sabit erişim koruması / Sabit tehlikeli bölge emniyeti
Özel versiyon
Özel versiyonRS4 yedek
İşlevler
İşlevlerDörtlü alan modu
Tekrar başlatmaStart/restart kilidi (RES), seçilebilir
Karakteristik parametreler
Tip3, IEC/EN 61496
SIL2, IEC 61508
SILCL2, IEC/EN 62061
Performans Düzeyi (PL)d, EN ISO 13849-1
PFHD9E-08 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori3, EN ISO 13849
Koruma alanı verileri
Çözünürlük (ayarlanabilir)30/40/50/60/70/150 mm
Minimum ayarlanabilir algılama mesafesi50 mm
Alan çifti sayısı, değiştirme yapılabilir1
Dörtlü sayısı, değiştirme yapılabilir1
Koruma fonksiyonu sayısı1 Adet
Bağımsız sensör konfigürasyonları sayısı1
Remisyon derecesi, min.1,8 %
Çalışma mesafesi0 … 3 m
Uyarı alanı verileri
Alan çifti sayısı1
Çalışma mesafesi0 … 20 m
Nesne büyüklüğü150 mm x 150 mm
Remisyon derecesi, min.10 %
Optik veriler
Işık kaynağıLazer, kızılötesi
Dalga boyu905 nm
Lazer sınıfı1, IEC/EN 60825-1:2014
Gönderme sinyali şeklidarbeli
Tekrarlama frekansı90 kHz
Açısal çözünürlük0,1 °
Açı alanı270 °
Elektrik verileri
Koruma devresiAşırı gerilim koruması
Güç verileri
Besleme gerilimi UB24 V, DC, -30 … 20 %
Akım tüketimi (yüksüz), maks.700 mA, (3 A güç besleme ünitesi kullanın)
Güç tüketimi, maks.17 W, artı 24 V çıkış geriliminde
Çıkışlar
Sinyal çıkışı sayısı, yapılandırılabilir3 Adet
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Anahtarlama voltajı yüksek, min.20,8 V
Anahtarlama voltajı düşük, maks.2 V
Voltaj türüDC
Anahtarlama akımı, maks.300 mA
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Zaman davranışı
Tepki verme süresi80 ms, ≥
Arayüz bakım
TürBluetooth, Ethernet
Ethernet
İşlevKonfigürasyon/Parametrelendirme / TCP/IP
BağlantıYuvarlak konnektör M12, 4 kutuplu, D kodlu
Bluetooth
İşlevKonfigürasyon/Parametrelendirme
Frekans bandı2.400 … 2.483,5 MHz
Yayılan verici gücüMaks. 4,5 dBm (2,82 mW), sınıf 2
Bağlantı
Bağlantı sayısı2 Adet
Bağlantı 1
İşlevMakine arayüzü
Bağlantı türüSub-D’li kablo
Kablo uzunluğu450 mm
Malzeme kılıfPUR
Kablo rengisiyah
Kutup sayısı15 kutuplu
Bağlantı 2
İşlevVeri arayüzü
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tipdişi
MalzemeMetal
Kutup sayısı4 kutuplu
KodlamaD kodlu
Kablo özellikleri
Kablo direnci, maks.15 Ω
Mekanik bilgiler
Ölçü (G x Y x U)140,2 mm x 148,6 mm x 140,3 mm
Malzeme gövdeMetal / Plastik
Metal gövdeÇinko baskı döküm
Malzeme lens kapağıPlastik/PC
Net ağırlık3.000 g
Gövde rengisarı, RAL 1021 / siyah
Montaj braketi türüGeçiş montaj braketi / Montaj plakası / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüAlfanümerik göstergeler / LED ekran
LED sayısı3 Adet
Konfigürasyon/parametrelendirme türüSensor Studio yazılımı
Kumanda elemanlarıSensor Studio yazılımı
Çevresel veriler
Ortam sıcaklığı işletim0 … 50 °C
Ortam sıcaklığı depolama-20 … 60 °C
Relative Luftfeuchtigkeit (nicht kondensierend)15 … 95 %
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII, EN 61140
SertifikasyonlarTÜV Süd / c TÜV Süd US / c UL US
Standarda göre kontrol yöntemi EMVDIN 40839-1/3 / EN 61496-1
Standarda göre kontrol yöntemi sallanmaEN 60068-2-6
Standarda göre kontrol yöntemi sabit darbeIEC 60068-2-29
US patentleriUS 7,656,917 B / US 7,696,468 B / US 10,304,307B
