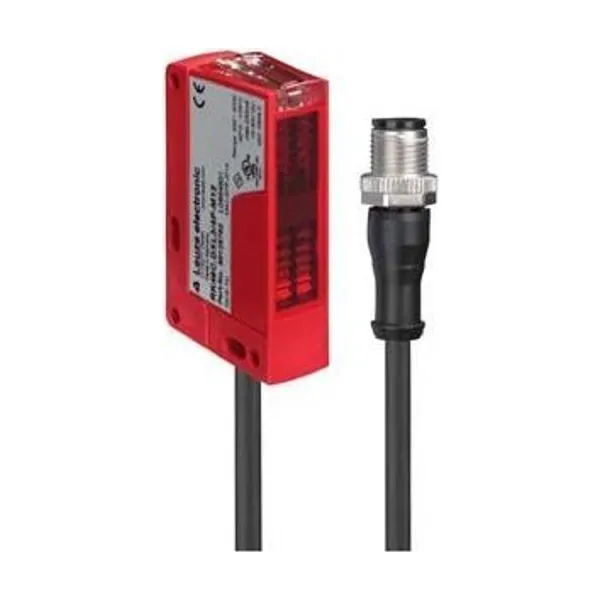

RK46C.DXL3/PX-200-M12 Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz
Leuze

RK46C.DXL3/PX-200-M12 Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz

Parça no: 50134572Kategori: Otomasyon Işık Perdeleri

Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz · Sn 0 … 4.000 mm · PNP · LED, Kırmızı

  • Algılama mesafesi Sn: 0 … 4.000 mm
  • Çıkış: PNP
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektörlü kablo, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 46C serisine ait bu reflektörden yansımalı fotoelektrik sensör kutupsuz 0 … 4.000 mm algılama mesafesi, PNP çıkış, LED, kırmızı ışık kaynağı, yuvarlak konnektörlü kablo, M12 bağlantı ile sunulur. Otomasyon ışık perdeleri geniş bir alanı çok sayıda ışınla tarayarak nesne yüksekliği, konumu ve varlığının ölçülmesinde kullanılır. Bu ürünler proses otomasyonu içindir; personel güvenliği uygulamaları için güvenlik ürünleri tercih edilmelidir. Parça numarası 50134572. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri46C
Çalışma prensibiYansıtma prensibi
UygulamaGerilmiş nesneleri algılama / Kırılmış nesnelerin tespiti / Taşıma bandındaki düzensiz nesneleri algılama
Anahtarlama mesafesi Sn0 … 4.000 mm
Özel versiyon
Özel versiyonIşık spotu ekstra uzun ışık spotu (XL) / Kavrama modülü yoluyla AS arayüzüne bağlantı
Optik veriler
İşletme bölgesi0,4 … 4 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100
Sınır mesafesi0,4 … 5,2 m (tipik çalışma mesafesi), reflektörlü TK(S) 100x100
Ölçüm alanının uzunluğu60 mm
Algılama aralığı türüIşık bandı 40-60 mm
Işık kaynağıLED, Kırmızı
Dalga boyu620 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Ölçüm verileri
Minimum nesne büyüklüğü8 mm
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 20 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibikoyu anahtarlama
Zaman davranışı
Anahtarlama frekansı250 Hz
Tepki verme süresi2 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu200 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken enine kesiti0,2 mm²
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)20,5 mm x 76,3 mm x 44 mm
Malzeme gövdePlastik
Plastik gövdePC-PBT
Malzeme lens kapağıPlastik / PMMA
Net ağırlık80 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviAydınlık/karanlık anahtarlama / Hassasiyet ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
