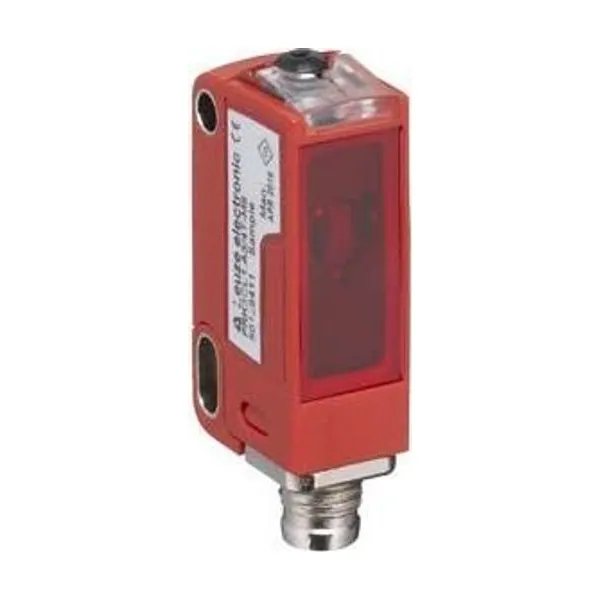

RK3CL1.A3/6T-M8 Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz
Leuze

RK3CL1.A3/6T-M8 Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz

Parça no: 50143653Kategori: Fotoseller

Reflektörden Yansımalı Fotoelektrik Sensör Kutupsuz · Menzil 0 … 3,8 m · Reflektörlü sensör · İtme-çekme (PNP/NPN)

  • Çalışma aralığı: 0 … 3,8 m
  • Prensip: Reflektörlü sensör
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M8

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu reflektörden yansımalı fotoelektrik sensör kutupsuz 0 … 3,8 m çalışma aralığı, reflektörlü sensör çalışma prensibi, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50143653. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiYansıtma prensibi
UygulamaParlak veya parlatılmış yüzeylerin tespiti
Özel versiyon
Özel versiyonOtomatik kolimasyon / Tanıtma girişi
Optik veriler
İşletme bölgesi0 … 2 m (emniyetli çalışma mesafesi), MTKS 50x50.1 reflektörlü
Sınır mesafesi0 … 3,8 m (tipik çalışma mesafesi), MTKS 50x50.1 reflektörlü
Işın hareketihizalandı
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı1, IEC 60825-1:2014 (EN 60825-1:2014) uyarınca
Maks. lazer gücü0,0017 W
Gönderme sinyali şeklidarbeli
Darbe süresi5,3 µs
Işık spotu büyüklüğü [sensör mesafesinde]1 mm [500 mm]
Işık spotu geometri türüYuvarlak
Hatalı açıtip. ± 2°
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
TürTanıtma girişi
Tanıtma girişi 1
İşlevAydınlık/karanlık anahtarlama / Hassasiyet ayarı / Klavye kilidi
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı3.000 Hz
Tepki verme süresi0,17 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık10 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviHassasiyet ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 55 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
