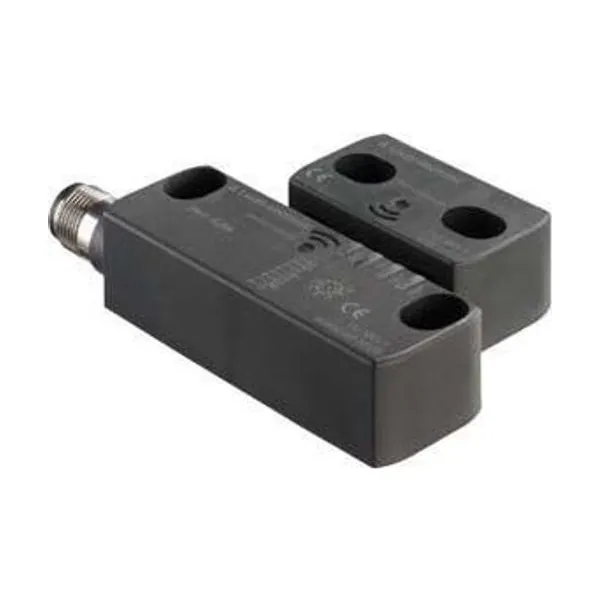

RD800-MUCA-M12L Emniyet Transponderi
Leuze

RD800-MUCA-M12L Emniyet Transponderi

Parça no: 63002013Kategori: Güvenlik Sistemleri

Emniyet Transponderi · PNP · Yuvarlak konnektör, M12 · IP67

  • Çıkış: PNP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67
  • Kod türü: Unikat kodu
  • Bağlantı: Yuvarlak konnektör, M12, sol tarafta

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze RD800 serisine ait bu emniyet transponderi PNP çıkış, yuvarlak konnektör, M12 bağlantı, IP67 koruma sınıfı, kod türü Unikat kodu ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 63002013. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriRD800
UygulamaSıralı uygulama / Tek kullanım
Kod türüUnikat kodu
Karakteristik parametreler
SIL3 adede kadar, IEC 61508
SILCL3 adede kadar, IEC/EN 62061
Performans Düzeyi (PL)ila e, EN ISO 13849-1
MTTFd4.077 Yıllar, EN ISO 13849-1
PFHD1,45E-09 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategorimaks. 4, EN ISO 13849
DCYüksek
Elektrik verileri
Koruma devresiKısa devre koruması / Çapraz uç koruması
İmpuls dayanıklılığı1.500 V
DC 12 için kullanım kategorisiUe 24 V, Ie 0,25 A, EN 60947-5-1
Güç verileri
Besleme gerilimi UB24 V, DC, -15 … 10 %
Akım tüketimi, maks.250 mA
Güç tüketimi, maks.1 W
Nominal akım, min.0,5 mA
Aşırı gerilim kategorisiIII
Sigorta, harici1 A
Sigorta, dahili0,75 A resetlenebilen sigorta (O1 + O2 + O3)
Ölçüm yalıtım gerilimi32 V DC
Geleneksel termik akım, maks.0,25 A
Girişler
Dijital anahtarlama girişi sayısı2 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Anahtarlama voltajı, tip.24 V
Voltaj türüDC
Akım tüketimi, maks.5 mA
Çıkışlar
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama gücü, maks.6 W
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Anahtarlama voltajı, tip.24 V
Voltaj türüDC
Test darbe uzunluğu, maks.0,3 ms
Çıkış akımı, maks.250 mA
Kapasite, bir çıkışla GND arasında maks.200 nF
Kapasite, iki çıkış arasında maks.200 nF
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama voltajı, tip.24 V
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
İşlevSinyal çıkışı
Zaman davranışı
Aktüatörü sökmeden sonraki tepki süresi, min.80 ms
Aktüatörü sökmeden sonraki tepki süresi, maks.150 ms
Kapatmadan sonraki tepki süresi, giriş, min.7 ms
Kapatmadan sonraki tepki süresi, giriş, maks.12 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / PLC bağlantısı / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı8 kutuplu
KodlamaA kodlu
Konnektör çıkışısol tarafta
Kablo özellikleri
Bağlantı kablosu uzunluğu, maks.50 m
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)25 mm x 18 mm x 72 mm
Malzeme gövdePlastik
Plastik gövdePA 66
Net ağırlık57 g
Gövde rengisiyah
Montaj braketi türüGeçiş montaj braketi
Anahtarlama histerezi, maks.2,4 mm
Güvenilir devre kesici mesafesi (Sar), min.16 mm
Güvenilir devreye alma mesafesi (Sao), maks.10 mm
Nominal kapatma mesafesi, maks.14 mm
Nominal çalışma mesafesi, maks.12 mm
İki sistem arasındaki mesafe (sensör, aktüatör), min.50 mm
Tekrar edilebilirlik, maks.1,2 mm
Vida sıkma torku0,8 … 2 N·m
Kumanda ve gösterge
Gösterge türüLED
LED sayısı4 Adet
Çevresel veriler
Ortam sıcaklığı işletim-25 … 70 °C
Ortam sıcaklığı depolama-25 … 85 °C
Kirlenme derecesi3, EN 60947-1
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
SertifikasyonlarTÜV Süd / c UL US
Standarda göre kontrol yöntemi darbeEN 60068-2-27
Standarda göre kontrol yöntemi titreşimEN 60068-2-6
