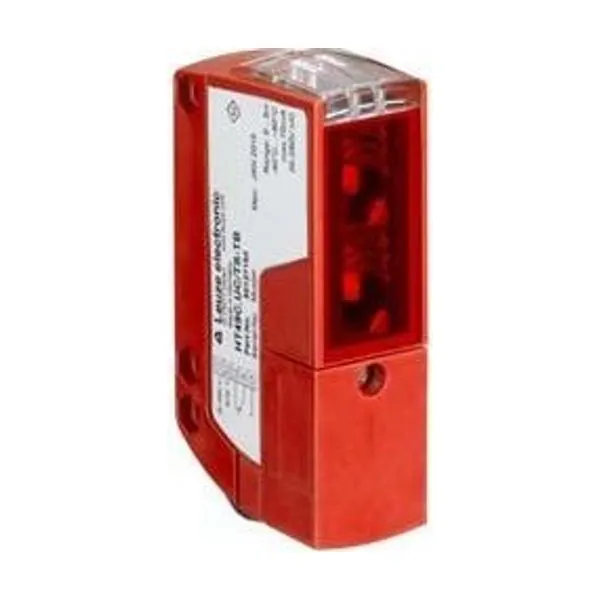

PRK49C.1/4X-M12 Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu
Leuze

PRK49C.1/4X-M12 Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu

Parça no: 50148469Kategori: Fotoseller

Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu · Menzil 0,1 … 30 m · Reflektörlü sensör · PNP

  • Çalışma aralığı: 0,1 … 30 m
  • Prensip: Reflektörlü sensör
  • Çıkış: PNP
  • Işık: LED, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 49C serisine ait bu reflektörden yansımalı fotoelektrik sensör kutuplu 0,1 … 30 m çalışma aralığı, reflektörlü sensör çalışma prensibi, PNP çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50148469. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri49C
Çalışma prensibiYansıtma prensibi
Optik veriler
İşletme bölgesi0,1 … 24 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100
Sınır mesafesi0,1 … 30 m (tipik çalışma mesafesi), reflektörlü TK(S) 100x100
Işın hareketiayrı
Işık kaynağıLED, Kırmızı
Dalga boyu630 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu büyüklüğü [sensör mesafesinde]130 mm [6.000 mm]
Işık spotu geometri türüYuvarlak
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Akım tüketimi, maks.100 mA
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 20 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiaçık anahtarlama
Zaman davranışı
Anahtarlama frekansı500 Hz
Tepki verme süresi1 ms
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)31 mm x 104 mm x 55,5 mm
Malzeme gövdePlastik
Plastik gövdePC
Malzeme lens kapağıPlastik
Net ağırlık150 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Önerilen sıkma torku Montaj braketi M41,4 N·m
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanları270° potansiyometre / Tanıtma düğmesi
Kumanda elemanının işleviAydınlık/karanlık anahtarlama / Hassasiyet ayarı / Yavaş salımının zaman modülü aktivasyonu
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
