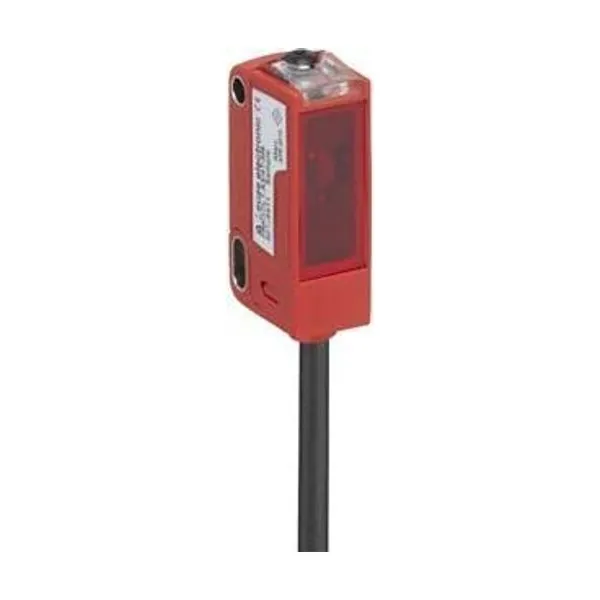

PRK3C.T3/6G Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu
Leuze

PRK3C.T3/6G Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu

Parça no: 50140944Kategori: Fotoseller

Reflektörden Yansımalı Fotoelektrik Sensör Kutuplu · Menzil 0 … 3,6 m · Reflektörlü sensör · İtme-çekme (PNP/NPN)

  • Çalışma aralığı: 0 … 3,6 m
  • Prensip: Reflektörlü sensör
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, Kırmızı
  • Bağlantı: Kablo

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu reflektörden yansımalı fotoelektrik sensör kutuplu 0 … 3,6 m çalışma aralığı, reflektörlü sensör çalışma prensibi, itme-çekme (PNP/NPN) çıkış, LED, kırmızı ışık kaynağı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 50140944. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Çalışma prensibiYansıtma prensibi
UygulamaSaydam folyoları algılama / Çok şeffaf şişelerin tespiti
Özel versiyon
Özel versiyonOtomatik kolimasyon
Optik veriler
İşletme bölgesi0 … 3 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100
Sınır mesafesi0 … 3,6 m (tipik çalışma mesafesi), reflektörlü TK(S) 100x100
Işık kaynağıLED, Kırmızı
Dalga boyu635 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 15 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibikoyu şalterli (PNP)/açık şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı1.500 Hz
Tepki verme süresi0,33 ms
Hazırlık gecikmesi300 ms
İlgili tepki110 µs
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu2.000 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken sayısı4 damarlı
İletken enine kesiti0,2 mm²
Mekanik bilgiler
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık50 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviHassasiyet ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
