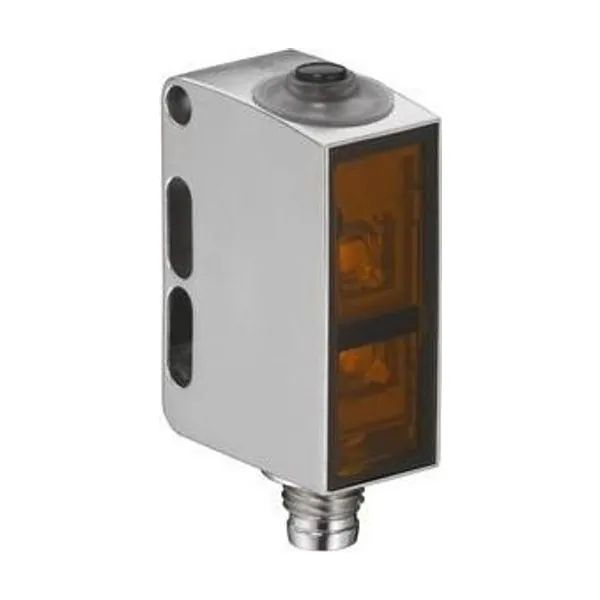

ODT55C.3/L6-M8 Arka Plan Bastırmalı Mesafe Sensörü
Leuze

ODT55C.3/L6-M8 Arka Plan Bastırmalı Mesafe Sensörü

Parça no: 50148212Kategori: Mesafe Ölçüm Sensörleri

Arka Plan Bastırmalı Mesafe Sensörü · Menzil 0,01 … 0,15 m · İtme-çekme (PNP/NPN) · LED, Kırmızı

  • Çalışma aralığı: 0,01 … 0,15 m
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, Kırmızı
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, M8

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 55C serisine ait bu arka plan bastırmalı mesafe sensörü 0,01 … 0,15 m çalışma aralığı, itme-çekme (PNP/NPN) çıkış, LED, kırmızı ışık kaynağı, IO-Link arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50148212. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri55C
Çalışma prensibiArka plan bastırmalı mesafe sensörü
Sensör sistemi türüNesneye karşı
Özel versiyon
Özel versiyon2 bağımsız anahtarlama çıkışı / Wash-Down tasarım / Ölçüm değerinin çıkışı
Optik veriler
siyah - beyaz hatası< ± 3 mm
İşletme bölgesi0,01 … 0,15 m (emniyetli çalışma mesafesi)
Ayarlama aralığı30 … 150 mm
Işın hareketiodaklı
Işık kaynağıLED, Kırmızı
Dalga boyu645 nm
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu büyüklüğü [sensör mesafesinde]10 mm x 10 mm [100 mm]
Işık spotu geometri türükare
Odaksabit
Odak mesafesi150 mm
Ölçüm verileri
Ölçüm aralığı30 … 150 mm
Çözünürlük1,0 mm
Doğruluk-3 … 3 mm
Üretilebilirlik (1 Sigma)1 … 1,4 mm
Ölçüm değerinin çıkışıIO-Link üzerinden
Optik mesafe ölçme prensibiTriangülasyon
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 25 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama akımı, maks.100 mA
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı750 Hz
Tepki verme süresi0,66 ms
Hazırlık gecikmesi300 ms
İlgili tepki170 µs
Arayüz
TürIO-Link
IO-Link
COM moduCOM3
ProfilAkıllı sensör profili
Min. periyot süresiCOM3 = 0,6 ms
Çerçeve tipi2.V
Teknik özellikV1.1
Cihaz kimliği2210
SIO modu desteğiEvet
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
Tiperkek
MalzemePaslanmaz çelik
Kutup sayısı4 kutuplu
Mekanik bilgiler
Ölçü (G x Y x U)14 mm x 35,4 mm x 25 mm
Malzeme gövdePaslanmaz çelik
Paslanmaz çelik gövdeAISI 316L, DIN X2CrNiMo17132, W.Nr1.4404
Malzeme kumanda elmanıPlastik (POM Hostaform C9021, Kopolyester Tritan TX1001), yayılıma karşı korumalı
Gövde pürüzlülüğüRa ≤ 0,8, Paslanmaz çelik gövde için tipik değer
Malzeme lens kapağıÇizilmez İndium koruma tabakalı plastik (PMMA+)
Net ağırlık42 g
Gövde rengigümüş
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Malzeme uyumluluğuCleanProof+ / ECOLAB / Johnson Diversey
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviAydınlık/karanlık anahtarlama / Tarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C, (70 °C ≤15min)
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP68 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
