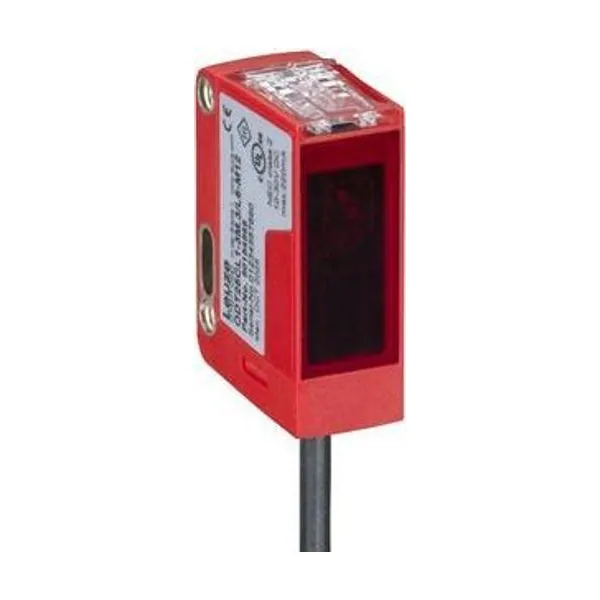

ODT25CL1-3M.3/LT Arka Plan Bastırmalı Mesafe Sensörü
Leuze

ODT25CL1-3M.3/LT Arka Plan Bastırmalı Mesafe Sensörü

Parça no: 50154993Kategori: Mesafe Ölçüm Sensörleri

Arka Plan Bastırmalı Mesafe Sensörü · Menzil 0,07 … 3 m · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 0,07 … 3 m
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: IO-Link
  • Bağlantı: Kablo

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 25C serisine ait bu arka plan bastırmalı mesafe sensörü 0,07 … 3 m çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, IO-Link arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50154993. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri25C
Çalışma prensibiArka plan bastırmalı mesafe sensörü
Sensör sistemi türüNesneye karşı
Özel versiyon
Özel versiyon2 bağımsız anahtarlama çıkışı / Ölçüm değerinin çıkışı
Optik veriler
siyah - beyaz hatası±20 mm, bkz. Diyagram
İşletme bölgesi0,07 … 3 m (emniyetli çalışma mesafesi)
Ayarlama aralığı50 … 3.500 mm
Işın hareketiodaklı
Işık kaynağıLazer, Kırmızı
Dalga boyu680 nm
Lazer sınıfı1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
Gönderme sinyali şeklidarbeli
Işık spotu geometri türüYuvarlak
Hatalı açıtip. ± 2,5°
Ölçüm verileri
Ölçüm aralığı50 … 3.500 mm
Çözünürlük1,0 mm
Doğruluk-20 … 20 mm
Üretilebilirlik (1 Sigma)0 … 13 mm
Ölçüm değerinin çıkışıIO-Link üzerinden
Optik mesafe ölçme prensibiTime of flight
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 35 mA
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
TürTanıtma girişi
Tanıtma girişi 1
İşlevAydınlık/karanlık anahtarlama / Klavye kilidi / Tarama aralıkların ayarı
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama akımı, maks.90 mA
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiIO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı7 … 15 Hz, Parlaklık derecesine bağlı olarak
Tepki verme süresi33 … 70 ms, Parlaklık derecesine bağlı olarak
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM3
ProfilAkıllı sensör profili
Min. periyot süresiCOM3 = 0,6 ms
Çerçeve tipi2.V
Teknik özellikV1.1
Cihaz kimliği2222
SIO modu desteğiEvet
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüKablo
Kablo uzunluğu2.000 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken sayısı4 damarlı
İletken enine kesiti0,2 mm²
Mekanik bilgiler
Ölçü (G x Y x U)15 mm x 42,7 mm x 30 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık30 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M30,9 N·m
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviAydınlık/karanlık anahtarlama / Tarama aralıkların ayarı
Çevresel veriler
Ortam sıcaklığı işletim-30 … 50 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
