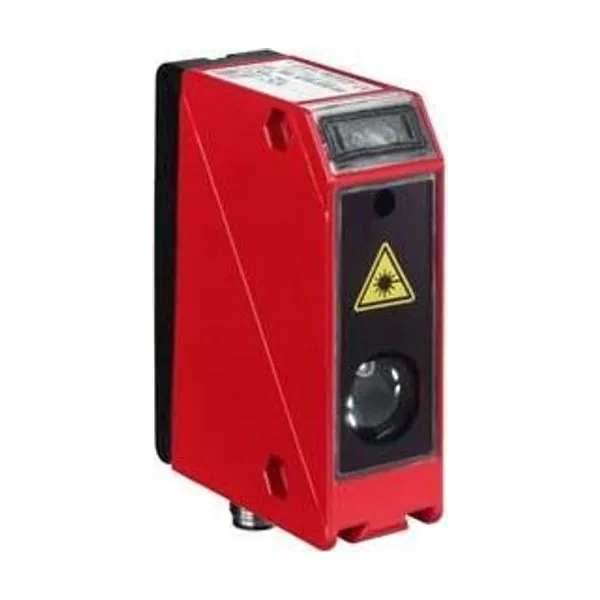

ODSL 96B M/D36.S-800-S12 Optik Mesafe Sensörü
Leuze

ODSL 96B M/D36.S-800-S12 Optik Mesafe Sensörü

Parça no: 50112065Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 150 … 800 mm · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 150 … 800 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: RS 485
  • Bağlantı: Yuvarlak konnektör, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 96 serisine ait bu optik mesafe sensörü 150 … 800 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, RS 485 arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50112065. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri96
Sensör sistemi türüNesneye karşı
Özel versiyon
Özel versiyonKüçük ışık spotu (S)
Optik veriler
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı2, IEC/EN 60825-1:2014
Darbe süresi22 µs
Işık spotu büyüklüğü [sensör mesafesinde]1 mm [800 mm]
Işık spotu geometri türüYuvarlak
Ölçüm verileri
Ölçüm aralığı150 … 800 mm
Çözünürlük0,1 … 0,8 mm
Doğruluk1,5 %
Referans boyutu hassasiyetiÖlçme mesafesi
Tekrar edilebilirlik0,5 %
Referans boyutu tekrar edilebilirlikÖlçme mesafesi
Ölçüm süresi1 … 5 ms
Sıcaklık kayması0,02 %/K
ReferanslamaHayır
Siyah/ beyaz davranış1 %
Optik mesafe ölçme prensibiTriangülasyon
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Arayüz
TürRS 485
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)30 mm x 90 mm x 70 mm
Malzeme gövdeMetal
Metal gövdeÇinko baskı döküm
Malzeme lens kapağıCam
Net ağırlık380 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüLED / OLED ekranı
Konfigürasyon/parametrelendirme türüYazılım
Kumanda elemanlarıFolyo klavye / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-20 … 50 °C
Ortam sıcaklığı depolama-30 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
