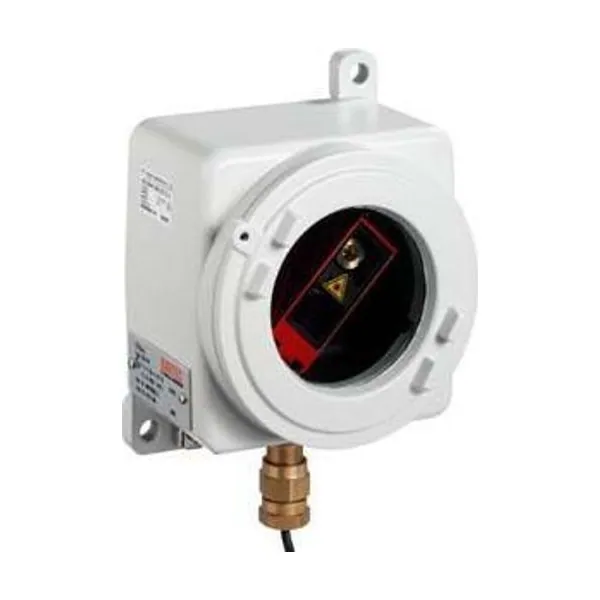

ODSL 96B M/C6-2000 Ex d Optik Mesafe Sensörü
Leuze

ODSL 96B M/C6-2000 Ex d Optik Mesafe Sensörü

Parça no: 50106735Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 150 … 2.000 mm · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 150 … 2.000 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Bağlantı: Kablo
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 96 serisine ait bu optik mesafe sensörü 150 … 2.000 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, kablo bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50106735. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri96
Sensör sistemi türüNesneye karşı
Özel versiyon
Özel versiyonEx korunmuş
Optik veriler
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı2, IEC/EN 60825-1:2014
Darbe süresi22 µs
Işık spotu büyüklüğü [sensör mesafesinde]2 mm x 6 mm [2.000 mm]
Işık spotu geometri türüdikdörtgen
Ölçüm verileri
Ölçüm aralığı150 … 2.000 mm
Çözünürlük1,0 … 3,0 mm
Doğruluk1,5 %
Referans boyutu hassasiyetiÖlçme mesafesi
Tekrar edilebilirlik0,5 %
Referans boyutu tekrar edilebilirlikÖlçme mesafesi
Ölçüm süresi1 … 5 ms
Sıcaklık kayması0,02 %/K
ReferanslamaHayır
Siyah/ beyaz davranış1 %
Optik mesafe ölçme prensibiTriangülasyon
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Girişler
Dijital anahtarlama girişi sayısı1 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Analog çıkış 1
TürAkım
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Bağlantı 1
Bağlantı türüKablo
Kablo uzunluğu15.000 mm
İletken sayısı5 damarlı
Mekanik bilgiler
Ölçü (G x Y x U)150 mm x 150 mm x 124 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum alaşım
Malzeme lens kapağıCam
Net ağırlık3.941 g
Kumanda ve gösterge
Gösterge türüLED
Konfigürasyon/parametrelendirme türüYazılım
Kumanda elemanlarıFolyo klavye / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-20 … 50 °C
Ortam sıcaklığı depolama-30 … 70 °C
Ex spesifikasyonu
Eski cihaz kategorisi2D / 2G
Ex-Spezifikation
Ex-Zone1 / 21
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıII
Geçerli normIEC 60947-5-2
