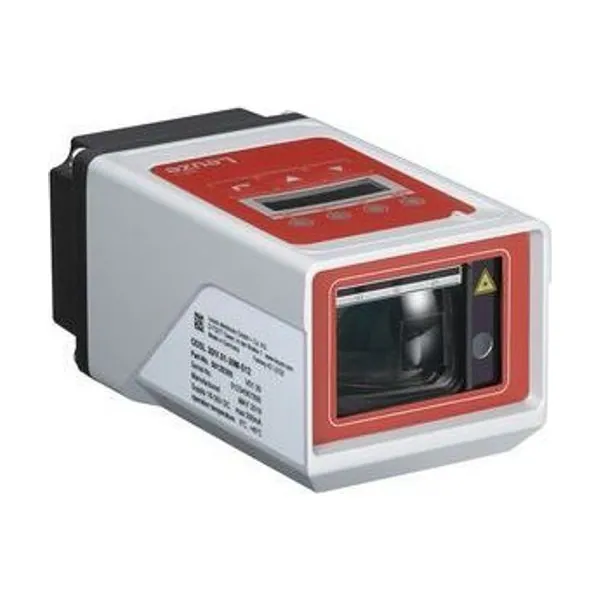

ODSL 30/24-30M-S12 Optik Mesafe Sensörü
Leuze

ODSL 30/24-30M-S12 Optik Mesafe Sensörü

Parça no: 50040720Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil Sensörde 3 anahtarlama çıkışı bulunur · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: Sensörde 3 anahtarlama çıkışı bulunur
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 30 serisine ait bu optik mesafe sensörü Sensörde 3 anahtarlama çıkışı bulunur çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50040720. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri30
içeriğiMontaj braketi açıları
UygulamaDolum yüksekliği kontrolü / Vinçlerin / portal vinçlerinin çarpışma emniyeti / Çok hassas son konum denetimi
Sensör sistemi türüNesneye karşı
Optik veriler
Işın hareketihizalandı
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı2, IEC/EN 60825-1:2014
Gönderme sinyali şeklidarbeli
Işık spotu büyüklüğü [sensör mesafesinde]6 mm [10.000 mm]
Işık spotu geometri türüYuvarlak
Ölçüm verileri
Ölçüm aralığıSensörde 3 anahtarlama çıkışı bulunur, veri çıkışı yoktur
Ölçüm aralığı (6 ... Hafifletme %90)200 … 30.000 mm
Ölçüm aralığı (%90 hafifletme)200 … 30.000 mm
Çözünürlük0,1 mm parametrelenebilir ekran çözünürlüğü
Çözünürlük1,0 mm
Doğruluk2 mm, (+/-) %90 hafifletmede / 5 mm (+/-) %6 hafifletmede
Üretilebilirlik (3 Sigma)2 mm
Sıcaklık kayması0 … 0,5 mm/K
ReferanslamaEvet
Standart ölçme nesnesi100 x 100 mm²
Optik mesafe ölçme prensibiAşama ölçümü
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Girişler
Dijital anahtarlama girişi sayısı2 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Dijital anahtarlama girişi 1
İşlevProgramlanabilir
Dijital anahtarlama girişi 2
İşlevProgramlanabilir
Çıkışlar
Dijital anahtarlama çıkışı sayısı3 Adet
Anahtarlama gücü, maks.4 W
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama çıkışı 3
Anahtarlama elemanıTransistör, Puşpul
Zaman davranışı
Tepki verme süresi30 … 100 ms
Hazırlık gecikmesi1.000 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı8 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)79 mm x 69 mm x 150 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum baskı döküm
Malzeme lens kapağıCam
Net ağırlık650 g
Gövde rengigri / gümüş
Montaj braketi türüMontaj braketi vida dişi / beraberinde gelen montaj braketi
Kumanda ve gösterge
Gösterge türüLC ekranı / LED
Kumanda elemanlarıFolyo klavye / LC ekranı
Çevresel veriler
Ortam sıcaklığı işletim0 … 45 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
