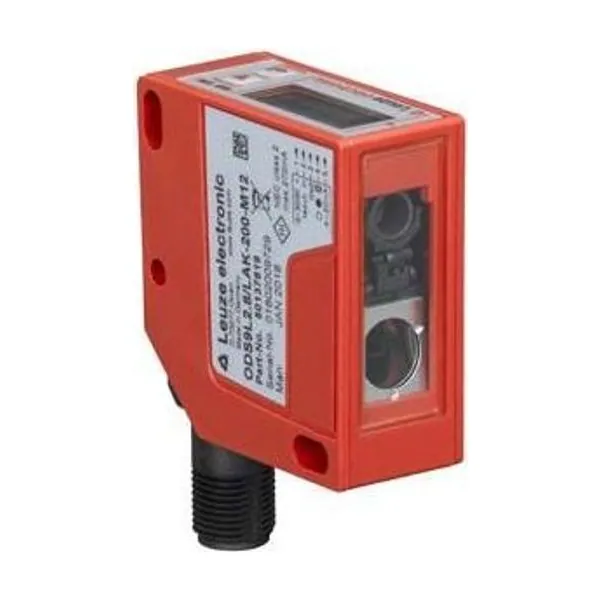

ODS9L2.8/LFH-450-M12 Optik Mesafe Sensörü
Leuze

ODS9L2.8/LFH-450-M12 Optik Mesafe Sensörü

Parça no: 50138327Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 50 … 450 mm · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 50 … 450 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: IO-Link, RS 232
  • Bağlantı: Yuvarlak konnektör, 90° döner, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 9 serisine ait bu optik mesafe sensörü 50 … 450 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, IO-Link, RS 232 arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50138327. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri9
Sensör sistemi türüNesneye karşı
Karakteristik parametreler
MTTF36 Yıllar
Optik veriler
Işın hareketiayrı
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı2, IEC/EN 60825-1:2014
Gönderme sinyali şeklidarbeli
Işık spotu büyüklüğü [sensör mesafesinde]1 mm [450 mm]
Işık spotu geometri türüYuvarlak
Ölçüm verileri
Ölçüm aralığı50 … 450 mm
Çözünürlük0,1 mm
Doğruluk1 %
Referans boyutu hassasiyetiÖlçme mesafesi
Üretilebilirlik (1 Sigma)0,1 mm
Sıcaklık kayması0,02 %/K
ReferanslamaHayır
Optik mesafe ölçme prensibiTriangülasyon
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Zaman davranışı
Tepki verme süresi1 ms, Sabit çevre şartlarında, %90 remisyon, standart ölçüm modu
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link, RS 232
IO-Link
COM moduCOM3
ProfilAkıllı sensör profili
Min. periyot süresiCOM3 = 0,5 ms
Çerçeve tipi2.V
Bağlantı noktası tipiA
Teknik özellikV1.1
Cihaz kimliği2186
SIO modu desteğiEvet
İşlem verileri GİRİŞ4 Bayt
İşlem verileri ÇIKIŞ8 Bit
Dual ChannelEvet
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör, 90° döner
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)21 mm x 50 mm x 50 mm
Malzeme gövdePlastik
Plastik gövdePC
Malzeme lens kapağıCam
Net ağırlık50 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüOLED ekranı
LED sayısı2 Adet
Konfigürasyon/parametrelendirme türüYazılım
Kumanda elemanlarıKumanda butonları / LC ekranı / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-20 … 50 °C
Ortam sıcaklığı depolama-30 … 70 °C
Ortam ışığı direnci20.000 lx, EN 60947-5-2
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
