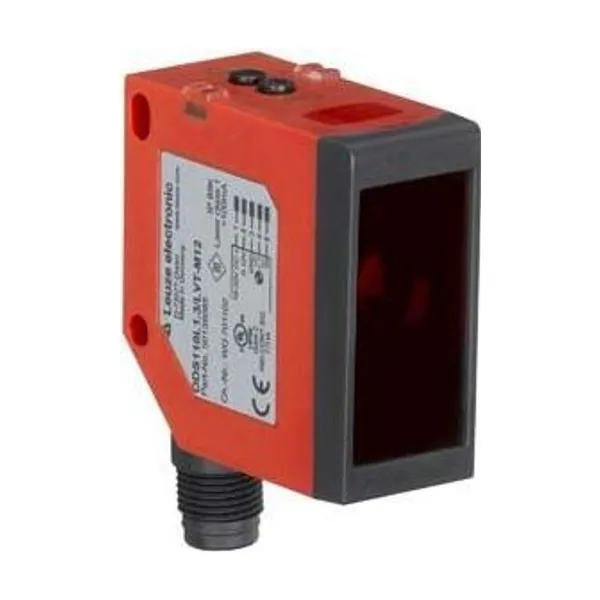

ODS110L1.3/LVT-M12 Optik Mesafe Sensörü
Leuze

ODS110L1.3/LVT-M12 Optik Mesafe Sensörü

Parça no: 50138065Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 300 … 3.000 mm · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 300 … 3.000 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektör, 90° döner, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 110 serisine ait bu optik mesafe sensörü 300 … 3.000 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, IO-Link arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50138065. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri110
UygulamaDolum yüksekliği kontrolü / Malzeme kesitinde uzunluk ölçümü / İletim araçlarının çarpışma emniyeti
Sensör sistemi türüNesneye karşı
Optik veriler
Işın hareketihizalandı
Işık kaynağıLazer, Kırmızı
Dalga boyu655 nm
Lazer sınıfı1, IEC/EN 60825-1:2007
Gönderme sinyali şeklidarbeli
Işık spotu büyüklüğü [sensör mesafesinde]5,5 mm x 7 mm [5.000 mm]
Işık spotu geometri türüoval
Ölçüm verileri
Ölçüm aralığı300 … 3.000 mm, Analog çıkışın fabrika ayarı
Ölçüm aralığı (6 ... Hafifletme %90)100 … 3.000 mm
Ölçüm aralığı (%90 hafifletme)100 … 5.000 mm
Çözünürlük1,0 … 5,0 mm
Üretilebilirlik (1 Sigma), bakınız diyagram
Sıcaklık kayması2 mm/K
Standart ölçme nesnesi50 x 50 mm²
Optik mesafe ölçme prensibiTime of flight
Doğrusallık hatası30 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Girişler
Tanıtma giriş sayısı1 Adet
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Uyarı IO-LinkIO-Link işlem verileri üzerinden iki anahtar çıkışı (SSC 1 ve SSC 2)
Analog çıkış 1
TürVoltaj
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Zaman davranışı
Tepki verme süresi20 ms, Eksenel obje yaklaşımı / 4 msn, yanal obje girişi
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
ProfilCommon Profile
Min. periyot süresiCOM2 = 2,7 ms
Çerçeve tipi2.2
Bağlantı noktası tipiA
Teknik özellikV1.1
Cihaz kimliği0x00087E
SIO modu desteğiEvet
Süreç verileri, uzunluk24 Bit
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör, 90° döner
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)23 mm x 50 mm x 50 mm
Malzeme gövdePlastik
Plastik gövdeABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık42 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıKumanda butonları / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 50 °C, UL: maks. + 45 °C
Ortam sıcaklığı depolama-40 … 80 °C
Ortam ışığı güvenliği, maks.5.000 lx
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normIEC/EN 60947-5-2
