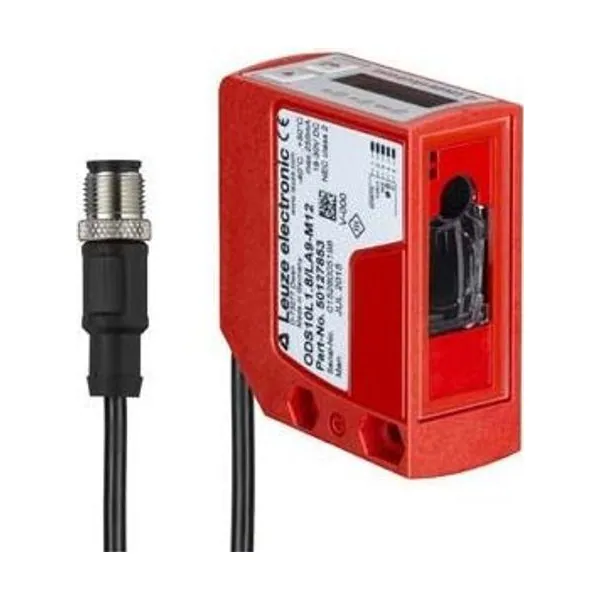

ODS10L1.8/LAK,200-M12 Optik Mesafe Sensörü
Leuze

ODS10L1.8/LAK,200-M12 Optik Mesafe Sensörü

Parça no: 50129534Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 50 … 3.500 mm · İtme-çekme (PNP/NPN) · Lazer, Kırmızı

  • Çalışma aralığı: 50 … 3.500 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: Lazer, Kırmızı
  • Arayüz: IO-Link
  • Bağlantı: Yuvarlak konnektörlü kablo, 90° döner, M12

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 10 serisine ait bu optik mesafe sensörü 50 … 3.500 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, lazer, kırmızı ışık kaynağı, IO-Link arayüzü ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50129534. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri10
UygulamaDolum yüksekliği kontrolü / İletim araçlarının çarpışma emniyeti
Sensör sistemi türüNesneye karşı
Özel versiyon
Özel versiyonAktivasyon girdisi / Devre dışı bırakma girdisi / Tanıtma girişi
Karakteristik parametreler
MTTF29 Yıllar
Optik veriler
Işın hareketihizalandı
Işık kaynağıLazer, Kırmızı
Dalga boyu658 nm
Lazer sınıfı1, IEC/EN 60825-1:2014
Gönderme sinyali şeklidarbeli
Işık spotu büyüklüğü [sensör mesafesinde]7 mm x 7 mm [8.000 mm]
Işık spotu geometri türüdikdörtgen
Ölçüm verileri
Ölçüm aralığı50 … 3.500 mm, %6 … 90 remisyonda
Ölçüm aralığı (%90 hafifletme)50 … 8.000 mm
Çözünürlük1,0 mm
Doğruluk15 mm
Ölçüm süresi, ölçüm modu"Yüksek hassasiyet": Tepki verme süresi = 1000 ms / Çıkış süresi = 3,4 ms / Bireysel: Tepki verme süresi = 3,4 … 1020 ms / Çıkış süresi = 3,4 ms / Bireysel ölçüm modları için bakınız diyagram / Hassasiyet: Tepki verme süresi = 200 ms/Çıkış süresi = 3,4 ms / Hızlı: Tepki verme süresi = 15 ms / Çıkış süresi = 3,4 ms / Standart: Tepki verme süresi= 50 ms/çıkış süresi = 3,4 ms / Yırtıcı bastırması: Tepki verme süresi = 17 … 1020 ms / çıkış süresi = 17 … 1020 ms
Üretilebilirlik (1 Sigma)4 mm
Sıcaklık kayması2 mm/K
ReferanslamaHayır
Siyah/ beyaz davranış10 mm
Standart ölçme nesnesi50 x 50 mm²
Optik mesafe ölçme prensibiTime of flight
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Girişler
Dijital anahtarlama girişi sayısı1 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Dijital anahtarlama girişi 1
İşlevAktivasyon girdisi / Devre dışı bırakma girdisi / Tanıtma girişi
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Analog çıkış 1
Türyapılandırılabilir, fabrika ayarı: akım
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
İşlevbirbirinden bağımsız olarak ayarlanabilir anahtar çıkışları
Zaman davranışı
Hazırlık gecikmesi300 ms
Arayüz
TürIO-Link
IO-Link
COM moduCOM2
Min. periyot süresiCOM2 = 2,3 ms
Çerçeve tipi2.V
Bağlantı noktası tipiA
Teknik özellikV1.1
SIO modu desteğiEvet
İşlem verileri GİRİŞ3 Bayt
İşlem verileri ÇIKIŞ0 Bayt
Dual ChannelEvet
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektörlü kablo, 90° döner
Kablo uzunluğu200 mm
Malzeme kılıfPUR
Kablo rengisiyah
İletken enine kesiti0,14 mm²
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)25 mm x 65 mm x 55 mm
Malzeme lens kapağıCam
Net ağırlık90 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Mechanische Daten
Gövde malzemesi/ Plastik
Kumanda ve gösterge
Gösterge türüLED / OLED ekranı
LED sayısı5 Adet
Kumanda elemanlarıKumanda butonları / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-40 … 50 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
