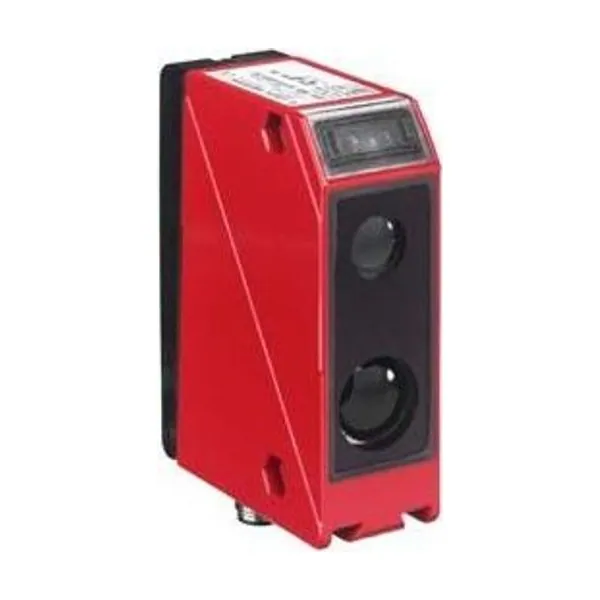

ODS 96B M/V6-1400-S12 Optik Mesafe Sensörü
Leuze

ODS 96B M/V6-1400-S12 Optik Mesafe Sensörü

Parça no: 50110231Kategori: Mesafe Ölçüm Sensörleri

Optik Mesafe Sensörü · Menzil 120 … 1.400 mm · İtme-çekme (PNP/NPN) · LED, kızılötesi

  • Çalışma aralığı: 120 … 1.400 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, kızılötesi
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 96 serisine ait bu optik mesafe sensörü 120 … 1.400 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, LED, kızılötesi ışık kaynağı, yuvarlak konnektör, M12 bağlantı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 50110231. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri96
Sensör sistemi türüNesneye karşı
Optik veriler
Işın hareketiayrı
Işık kaynağıLED, kızılötesi
Dalga boyu880 nm
LED grubu1
Işık spotu büyüklüğü [sensör mesafesinde]15 mm x 15 mm [600 mm]
Işık spotu geometri türüdikdörtgen
Ölçüm verileri
Ölçüm aralığı120 … 1.400 mm
Çözünürlük0,1 … 2,0 mm
Hassasiyet, kısa menzil1,5 %
Hassasiyet, uzak menzil2 %
Referans boyutu hassasiyetiÖlçme mesafesi
Tekrar edilebilirlik, kısa menzil0,5 %
Tekrar edilebilirlik, uzak menzil1 %
Referans boyutu tekrar edilebilirlikÖlçme mesafesi
Ölçüm süresi1 … 5 ms
Sıcaklık kayması0,02 %/K
ReferanslamaHayır
Siyah/ beyaz davranış1 %
Optik mesafe ölçme prensibiTriangülasyon
Elektrik verileri
Koruma devresiGeçici koruması / Kısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB18 … 30 V, DC
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişi 1
İşlevAnahtarlama çıkışlarını/çıkış karakteristik eğrilerini ayarlama
Çıkışlar
Analog çıkışı sayısı1 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Analog çıkış 1
TürVoltaj
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Zaman davranışı
Hazırlık gecikmesi300 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Ölçü (G x Y x U)30 mm x 90 mm x 70 mm
Malzeme gövdeMetal
Metal gövdeÇinko baskı döküm
Malzeme lens kapağıCam
Net ağırlık380 g
Gövde rengiKırmızı
Montaj braketi türüGeçiş montaj braketi / opsiyonel montaj ünitesi üzerinden
Kumanda ve gösterge
Gösterge türüLED / OLED ekranı
LED sayısı2 Adet
Konfigürasyon/parametrelendirme türüYazılım
Kumanda elemanlarıFolyo klavye / PC yazılımı
Çevresel veriler
Ortam sıcaklığı işletim-20 … 50 °C
Ortam sıcaklığı depolama-30 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC/EN 60947-5-2
