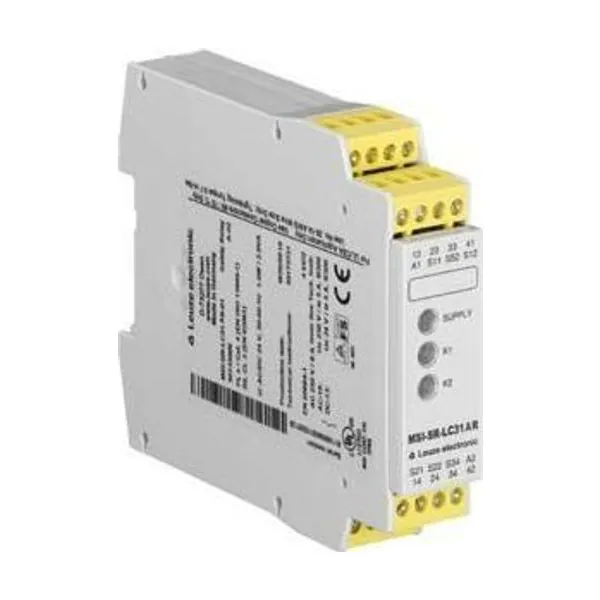

MSI-SR-LC31AR-01 Emniyet Rölesi
Leuze

MSI-SR-LC31AR-01 Emniyet Rölesi

Parça no: 50133004Kategori: Güvenlik Sistemleri

Emniyet Rölesi · Terminal · ACİL DURDURMA elektrik devreleri, Konum anahtarı ( … · Otomatik

  • Bağlantı: Terminal
  • Uygulama: ACİL DURDURMA elektrik devreleri, Konum anahtarı ( …
  • Tekrar başlatma: Otomatik
  • Terminal türü: Vidalı terminal
  • Fonksiyonlar: Çapraz devre denetimi, Bir veya iki kanallı çalışt …

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze MSI-SR-LC31 serisine ait bu emniyet rölesi terminal bağlantı, uygulama ACİL DURDURMA elektrik devreleri, Konum anahtarı ( … , tekrar başlatma Otomatik, terminal türü Vidalı terminal ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 50133004. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriMSI-SR-LC31
UygulamaACİL DURDURMA elektrik devreleri / Konum anahtarı (mekanik kontaklar) / Optik emniyet ekipmanları / Selenoid anahtar (reed kontaklar, eşdeğer) / Transponder anahtarı (OSSD çıkışları)
İşlevler
İşlevlerBir veya iki kanallı çalıştırma / Çapraz devre denetimi
Tekrar başlatmaOtomatik
Karakteristik parametreler
SIL3, IEC 61508
SILCL3, IEC/EN 62061
Performans Düzeyi (PL)e, EN ISO 13849-1
PFHD3E-08 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849-1
Elektrik verileri
Akım yolu başına sürekli akım, maks.8 A
Güç verileri
Besleme gerilimi UB24 V, AC/DC, -15 … 10 %
Güç tüketimi, maks.1,6 W, artı 24 V çıkış geriliminde
Besleme devresi
Nominal voltaj UN24 V
Nominal frekans50 … 60 Hz
Ölçüm kontrol besleme voltajı US AC 60 Hz'de20,4 V
Ölçüm kontrol besleme voltajı US AC 50 Hz'de26,4 V
AC 50 Hz'de maksimum ölçüm kontrol besleme voltajı26,4 V
Minimum ölçüm kontrol besleme voltajı US AC 50 Hz'de20,4 V
Minimum ölçüm kontrol besleme voltajı US DC20,4 V
DC'de maksimum ölçüm kontrol besleme voltajı26,4 V
DC'de minimum ölçüm kontrol besleme voltajı20,4 V
Ölçüm performansı AC2,9 V·A
Ölçüm performansı DC1,6 W
Besleme devresi - kontrol devresi elektrik yalıtımıEvet (bei UN ≥ AC 42-48 V, AC 115-230 V, AC 230 V)
Çıkış devresi
Çıkışların sayısı, güvenlikli, gecikmesiz, kontaklı3 Adet
Çıkışların sayısı, güvenlikli, gecikmeli, kontaklı0 Adet
Çıkışların sayısı, bildirim fonksiyonu, gecikmesiz, kontaklı1 Adet
Onaylama elektrik yoluNormalde açık kontak
Bildirim elektrik yoluNC (normalde kapalı)
Kontak malzemesiGümüş alaşım, altın kaplama
Kullanım kategorisi AC-15 (normalde açık kontak)Ue 230V, Ie 3A
Kullanım kategorisi DC-13 (normalde açık kontak)Ue 24V, Ie 3A
Kısa devre koruması (Normalde açık kontak)Erime emniyeti 6 A sınıfı gG, erime integrali
Anahtarlama nominal voltajı, onaylama elektrik yolu AC230 V
Anahtarlama nominal voltajı, bildirim elektrik yolu AC230 V
Maksimum termik sürekli akım Ith, onaylama elektrik yolu8 A
Maksimum termik sürekli akım Ith, bildirim elektrik yolu5 A
Tüm elektrik yollarının maksimum toplam akımı I²25 A²
Mekanik kullanım ömrü100.000.000 Anahtarlama devir.
Kontrol devresi
Girişlerin değerlendirilmesiiki kanallı
DC nominal çıkış voltajı24 V
Kontrol girişlerindeki giriş akımı (Güvenlik devresi/yeniden başlatma devresi)25 mA
Kumanda girişlerindeki maks. pik akımı (Güv. devresi/yeniden başlatma devresi)100 mA
Her bir kanal için maksimum kablo direnci≤ (5 + (1,176 x UB / UN - 1) x 100) Ω
Minimum açık durma süresi100 ms
Tepki verme süresi (Otomatik başlatma tA2)350 ms
Tepki verme süresi (Manüel başlatma tA1)350 ms
İzin verilen test impuls süresi tTP1 ms
Geri bildirim süresi tR10 ms
Yeniden hazır olma süresi tW750 ms
Zaman davranışı
Geri düşme gecikmesi10 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüTerminal
Terminal türüVidalı terminal
Kutup sayısı16 kutuplu
Kablo özellikleri
Bağlantı enine kesitleri1 x 0,2 ila 2,5 mm², esnek kablo / 1 x 0,2 ila 2,5 mm², tel / 1 x 0,25 ila 2,5 mm², iletken ucu kılıflı esnek kablo / 2 x 0,2 ila 1,0 mm², esnek kablo / 2 x 0,2 ila 1,0 mm², tel / 2 x 0,25 ila 1,0 mm², iletken ucu kılıflı esnek kablo
Mekanik bilgiler
Ölçü (G x Y x U)22,5 mm x 96,5 mm x 114 mm
Net ağırlık210 g
Gövde rengigri
Montaj braketi türüYerleşmeli montaj braketi
Çevresel veriler
Ortam sıcaklığı işletim-25 … 65 °C
Sertifikalar
SertifikasyonlarTÜV Rheinland / c UL US
