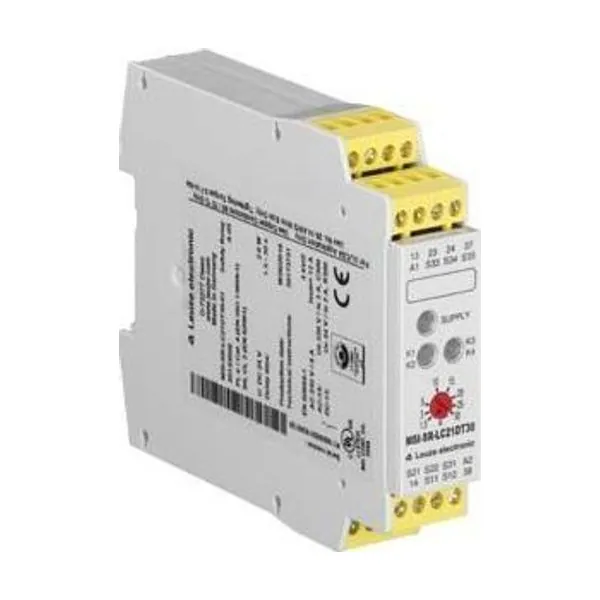

MSI-SR-LC21DT30-01 Emniyet Rölesi
Leuze

MSI-SR-LC21DT30-01 Emniyet Rölesi

Parça no: 50133020Kategori: Güvenlik Sistemleri

Emniyet Rölesi · Terminal · Kontrollü durdurma için hareketli koruyucu donanım … · Otomatik, manuel

  • Bağlantı: Terminal
  • Uygulama: Kontrollü durdurma için hareketli koruyucu donanım …
  • Tekrar başlatma: Otomatik, manuel
  • Terminal türü: Vidalı terminal
  • Fonksiyonlar: Start/restart kilidi (RES), Bir veya iki kanallı i …

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze MSI-SR-LC21DT serisine ait bu emniyet rölesi terminal bağlantı, uygulama Kontrollü durdurma için hareketli koruyucu donanım … , tekrar başlatma Otomatik, manuel, terminal türü Vidalı terminal ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 50133020. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriMSI-SR-LC21DT
UygulamaKontrollü durdurma için hareketli koruyucu donanımlar, elektro duyarlı koruyucu donanımlar (IEC 60204 uyarınca durdurma kategorisi 0 ve 1)
İşlevler
İşlevlerBir veya iki kanallı işletim / Start/restart kilidi (RES) / Zaman gecikmeli kapatma (DURDUR1) / Çapraz devre denetimi
Tekrar başlatmaOtomatik / manuel
Karakteristik parametreler
SIL3, IEC 61508
SILCL3, IEC/EN 62061
Performans Düzeyi (PL)e, EN ISO 13849-1
PFHD3E-08 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849-1
Elektrik verileri
Akım yolu başına sürekli akım, maks.6 A
Güç verileri
Besleme gerilimi UB24 V, AC/DC, -15 … 10 %
Güç tüketimi, maks.2,6 W, artı 24 V çıkış geriliminde
Besleme devresi
Nominal voltaj UN24 V
Minimum ölçüm kontrol besleme voltajı US DC20,4 V
DC'de maksimum ölçüm kontrol besleme voltajı26,4 V
DC'de minimum ölçüm kontrol besleme voltajı20,4 V
Ölçüm performansı DC2,6 W
Besleme devresi - kontrol devresi elektrik yalıtımıHayır
Çıkış devresi
Çıkışların sayısı, güvenlikli, gecikmesiz, kontaklı2 Adet
Çıkışların sayısı, güvenlikli, gecikmeli, kontaklı1 Adet
Çıkışların sayısı, bildirim fonksiyonu, gecikmesiz, kontaklı0 Adet
Onaylama elektrik yolu, zaman gecikmeliNormalde açık kontak, kapatma gecikmeli
Kontak malzemesiGümüş alaşım, altın kaplama
Kullanım kategorisi AC-15 (normalde açık kontak)Ue 230V, Ie 3A
Kullanım kategorisi DC-13 (normalde açık kontak)Ue 24V, Ie 2A
Kısa devre koruması (Normalde açık kontak)Erime emniyeti 6 A sınıfı gG, erime integrali
Anahtarlama nominal voltajı, onaylama elektrik yolu AC230 V
Maksimum termik sürekli akım Ith, onaylama elektrik yolu6 A
Tüm elektrik yollarının maksimum toplam akımı I²5 A²
Mekanik kullanım ömrü100.000.000 Anahtarlama devir.
Kontrol devresi
Girişlerin değerlendirilmesiiki kanallı
DC nominal çıkış voltajı22 V
Kontrol girişlerindeki giriş akımı (Güvenlik devresi/yeniden başlatma devresi)25 mA
Kumanda girişlerindeki maks. pik akımı (Güv. devresi/yeniden başlatma devresi)2.500 mA
Her bir kanal için maksimum kablo direnci≤ (5 + (1,176 x UB / UN - 1) x 100) Ω
Minimum açık durma süresi200 ms
Tepki verme süresi (Otomatik başlatma tA2)700 ms
Tepki verme süresi (Manüel başlatma tA1)30 ms
İzin verilen test impuls süresi tTP1 ms
Geri bildirim süresi tR25 ms
Geri bildirim süresi tR, zaman gecikmeli kontaklar (tolerans)1,5 s … 30 s ± 16 %
Senkronizasyon süresi denetimi tS500 ms
Yeniden hazır olma süresi tW500 ms
Zaman davranışı
Geri düşme gecikmesi25 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevGerilim beslemesi / Sinyal IN / Sinyal ÇIKIŞ
Bağlantı türüTerminal
Terminal türüVidalı terminal
Kutup sayısı16 kutuplu
Kablo özellikleri
Bağlantı enine kesitleri1 x 0,2 ila 2,5 mm², esnek kablo / 1 x 0,2 ila 2,5 mm², tel / 1 x 0,25 ila 2,5 mm², iletken ucu kılıflı esnek kablo / 2 x 0,2 ila 1,0 mm², esnek kablo / 2 x 0,2 ila 1,0 mm², tel / 2 x 0,25 ila 1,0 mm², iletken ucu kılıflı esnek kablo
Mekanik bilgiler
Ölçü (G x Y x U)22,5 mm x 96,5 mm x 114 mm
Net ağırlık200 g
Gövde rengigri
Montaj braketi türüYerleşmeli montaj braketi
Çevresel veriler
Ortam sıcaklığı işletim-25 … 55 °C
Sertifikalar
SertifikasyonlarTÜV Rheinland / c UL US
