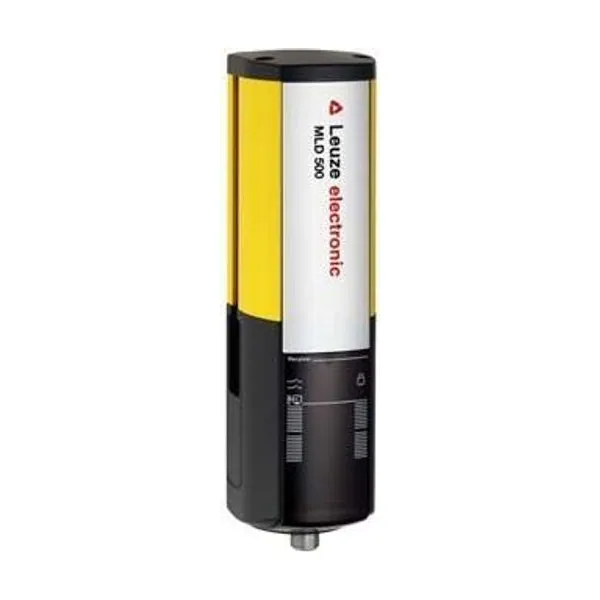

MLD520-R1 Tek Işınlı Emniyet Bariyeri Alıcısı
Leuze

MLD520-R1 Tek Işınlı Emniyet Bariyeri Alıcısı

Parça no: 66553000Kategori: Güvenlik Sistemleri

Tek Işınlı Emniyet Bariyeri Alıcısı · PNP · Yuvarlak konnektör, M12 · IP67

  • Çıkış: PNP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67
  • Fonksiyonlar: Start/restart kilidi (RES), seçilebilir, Kablolama …

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze MLD 500 serisine ait bu tek ışınlı emniyet bariyeri alıcısı PNP çıkış, yuvarlak konnektör, M12 bağlantı, IP67 koruma sınıfı, fonksiyonlar Start/restart kilidi (RES), seçilebilir, Kablolama … ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 66553000. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriMLD 500
İşlevler
İşlevlerKablolama ile konfigürasyon / Kontaktör izleme (EDM), seçilebilir / Start/restart kilidi (RES), seçilebilir
Karakteristik parametreler
Tip4, IEC/EN 61496
SIL3, IEC 61508
SILCL3, IEC/EN 62061
Performans Düzeyi (PL)e, EN ISO 13849-1
MTTFd204 Yıllar, EN ISO 13849-1
PFHD6,6E-09 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849
Elektrik verileri
Koruma devresiAşırı gerilim koruması / Kısa devre koruması
Güç verileri
Besleme gerilimi UB24 V, DC, -20 … 20 %
Akım tüketimi, maks.150 mA, harici yüksüz
Sigortamaks. 3 A ile harici
Girişler
Dijital anahtarlama girişi sayısı3 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Anahtarlama voltajı yüksek, min.18,2 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.23 V
Voltaj türüDC
Anahtarlama akımı, maks.5 mA
Çıkışlar
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Dijital anahtarlama çıkışı sayısı1 Adet
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Anahtarlama voltajı yüksek, min.18,2 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.23 V
Voltaj türüDC
Akım gerilimi, maks.380 mA
Yük endüktivitesi2.200.000 µH
Yük kapasitesi0,3 µF
Artık akım, maks.0,2 mA
Artık akım, tip.0,002 mA
Voltaj düşmesi1 V
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama çıkışları
Anahtarlama voltajı yüksek, min.18,2 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.23 V
Voltaj türüDC
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibi+24 V anahtarlama
İşlevSinyal çıkışı durum OSSD’ler
Zaman davranışı
Tepki verme süresi25 ms
Tekrar açılma süresi100 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevMakine arayüzü
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
MalzemeMetal
Kutup sayısı8 kutuplu
Kablo özellikleri
İzin verilen iletken kesiti, tip.0,25 mm²
Bağlantı kablosu uzunluğu, maks.100 m
İzin verilen kablo bağlantısı direnci, maks.200 Ω
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)52 mm x 193 mm x 64,7 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum
Malzeme lens kapağıPlastik / PMMA
Malzeme uç kapaklarÇinko baskı döküm
Net ağırlık600 g
Gövde rengisarı, RAL 1021
Montaj braketi türüDöner montaj braketi / Somun montajı
Kumanda ve gösterge
Gösterge türüLED
LED sayısı1 Adet
Çevresel veriler
Ortam sıcaklığı işletim-30 … 55 °C
Ortam sıcaklığı depolama-40 … 75 °C
Relative Luftfeuchtigkeit (nicht kondensierend)0 … 95 %
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıIII
SertifikasyonlarTÜV Süd / c UL US
US patentleriUS 6,418,546 B / US 7,741,595 B
