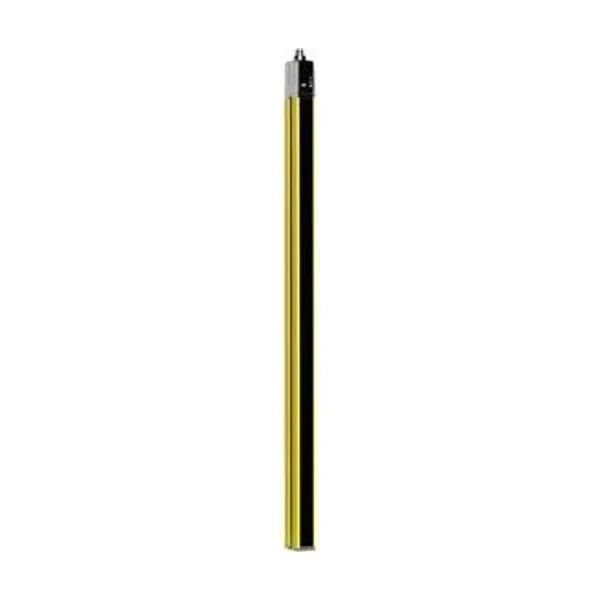

MLC530R14300/301800-SPG Emniyet Işık Perdesi Alıcı
Leuze

MLC530R14300/301800-SPG Emniyet Işık Perdesi Alıcı

Parça no: 68096000Kategori: Güvenlik Sistemleri

Emniyet Işık Perdesi Alıcı · PNP · Yuvarlak konnektör, M12 · IP65

  • Çıkış: PNP
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP65
  • Çözünürlük: 30 mm
  • Koruma alanı yüksekliği: 2.100 mm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze MLC 500 serisine ait bu emniyet ışık perdesi alıcı PNP çıkış, yuvarlak konnektör, M12 bağlantı, IP65 koruma sınıfı, çözünürlük 30 mm ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 68096000. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriMLC 500
Cihaz türüAlıcı
içeriği2 adet somun taşı BT-NC
UygulamaEldiven / Smart Process Gating
İşlevler
İşlev paketiSmart Process Gating
İşlevler1 ışın toleransıyla sabit körleme / Entegrasyon "Elektronik güvenlikle ilişkili anahtarlama çıkışları" / Entegrasyon "Kontak takılı emniyet devresi" / Kablolama ile konfigürasyon / MaxiScan / Smart Process Gating / Start/restart kilidi (RES) / Susturma zaman aşımı uzatması / Toleranssız sabit körleme / Transfer kanalı değişimi / nitelikli durdurma
Karakteristik parametreler
Tip4, IEC/EN IEC 61496
SIL3, IEC 61508
SIL3, IEC/EN IEC 62061
Performans Düzeyi (PL)e, EN ISO 13849-1
PFHD7,73E-09 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849
Koruma alanı verileri
Toplam koruma alanı yüksekliği2.100 mm
Çözünürlük 114 mm
Koruma alanı yüksekliği 1300 mm
Çözünürlük 230 mm
Koruma alanı yüksekliği 21.800 mm
Optik veriler
Senkronizasyonverici ile alıcı arasında optik
Elektrik verileri
Koruma devresiAşırı gerilim koruması / Kısa devre koruması
Güç verileri
Besleme gerilimi UB24 V, DC, -20 … 20 %
Akım tüketimi, maks.150 mA
Sigorta2 A orta hız
Girişler
Dijital anahtarlama girişi sayısı3 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Anahtarlama voltajı yüksek, min.18 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.22,5 V
Voltaj türüDC
Dijital anahtarlama girişi 1
İşlevKumanda girişi Smart Process Gating
Dijital anahtarlama girişi 2
İşlevKontrol girişi seçimi işletim türü 1 veya 5 / Kumanda girişi zaman aşımı uzatması
Dijital anahtarlama girişi 3
İşlevKontrol girişi seçimi işletim türü 1 veya 5 / Kumanda girişi zaman aşımı uzatması
Çıkışlar
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Anahtarlama voltajı yüksek, min.18 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.22,5 V
Voltaj türüDC
Akım gerilimi, maks.380 mA
Yük endüktivitesi2.000 µH
Yük kapasitesi0,3 µF
Artık akım, maks.0,2 mA
Artık akım, tip.0,002 mA
Voltaj düşmesi1,5 V
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama prensibi+24 V anahtarlama
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama prensibi+24 V anahtarlama
Anahtarlama elemanıTransistör, PNP
Zaman davranışı
Tepki verme süresi100 ms
Tekrar açılma süresi100 ms
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
İşlevMakine arayüzü
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı8 kutuplu
Kablo özellikleri
İzin verilen iletken kesiti, tip.0,25 mm²
Bağlantı kablosu uzunluğu, maks.100 m
İzin verilen kablo bağlantısı direnci, maks.200 Ω
Mekanik bilgiler
Ölçü (G x Y x U)29 mm x 2.166 mm x 35,4 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum
Malzeme lens kapağıPlastik / PMMA
Malzeme uç kapaklarÇinko baskı döküm
Net ağırlık2.250 g
Gövde rengisarı, RAL 1021
Montaj braketi türüCihaz kolonuna montaj / Döner montaj braketi / Montaj braketi açıları / Somun montajı
Kumanda ve gösterge
Gösterge türü7 segmentli ekran / LED
LED sayısı3 Adet
Çevresel veriler
Ortam sıcaklığı işletim-30 … 55 °C
Ortam sıcaklığı depolama-30 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)0 … 95 %
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII
SertifikasyonlarS Mark / TÜV Süd / c TÜV NRTL US / c UL US
Titreşim sağlamlığı50 m/s²
Standarda göre kontrol yöntemi sallanmaIEC/EN 60068-2-6
Şok direnci100 m/s²
Standarda göre kontrol yöntemi darbeIEC/EN 60068-2-6
US patentleriUS 6,418,546 B
