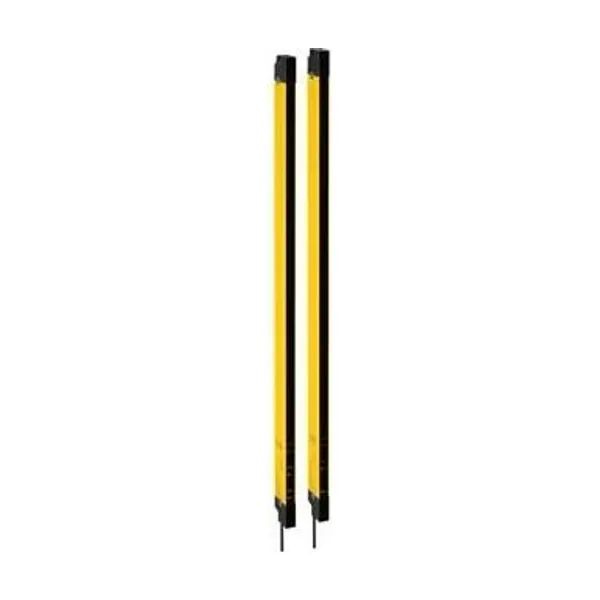

MLC520-S-24-300 Set Emniyet Sensörü
Leuze

MLC520-S-24-300 Set Emniyet Sensörü

Parça no: 68602030Kategori: Güvenlik Sistemleri

Set Emniyet Sensörü · PNP · LED, kızılötesi · Yuvarlak konnektörlü kablo, M12

  • Çıkış: PNP
  • Işık: LED, kızılötesi
  • Bağlantı: Yuvarlak konnektörlü kablo, M12
  • Koruma: IP65
  • Çözünürlük: 24 mm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze MLC 520S serisine ait bu set emniyet sensörü PNP çıkış, LED, kızılötesi ışık kaynağı, yuvarlak konnektörlü kablo, M12 bağlantı, IP65 koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 68602030. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriMLC 520S
Cihaz türüSet (verici ve alıcı)
içeriği4 adet montaj braketi açısı BT-MLC-S-C / 4 adet montaj braketi açısı BT-MLC-S-O
UygulamaEldiven
İşlevler
İşlevlerKontaktör izleme (EDM) / Otomatik start/restart / Start/restart kilidi (RES)
Karakteristik parametreler
Tip4, IEC/EN IEC 61496
SIL3, IEC 61508
SIL3, IEC/EN IEC 62061
Performans Düzeyi (PL)e, EN ISO 13849-1
PFHD2,64E-09 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849
Koruma alanı verileri
Çözünürlük24 mm
Koruma alanı yüksekliği300 mm
Çalışma mesafesi0,2 … 6 m
Optik veriler
Işın sayısı16 Adet
Senkronizasyonverici ile alıcı arasında optik
Işık kaynağıLED, kızılötesi
Dalga boyu850 nm
Gönderme sinyali şeklidarbeli
LED risk grubuSerbest grup (EN 62471:2008 uyarınca)
Elektrik verileri
Koruma devresiAşırı gerilim koruması / Kısa devre koruması
Güç verileri
Besleme gerilimi UB24 V, DC, -20 … 20 %
Çıkışlar
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Anahtarlama voltajı yüksek, min.18 V
Anahtarlama voltajı düşük, maks.2,5 V
Anahtarlama voltajı, tip.22,5 V
Voltaj türüDC
Yük endüktivitesi2.000 µH
Yük kapasitesi1 µF
Artık akım, maks.200 mA
Artık akım, tip.2 mA
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama prensibi+24 V anahtarlama
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama prensibi+24 V anahtarlama
Anahtarlama elemanıTransistör, PNP
Zaman davranışı
Tepki verme süresi8 ms
Bağlantı
Bağlantı sayısı2 Adet
Bağlantı 1
İşlevVerici cihaz bağlantısı
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu160 mm
Malzeme kılıfPUR
Kablo rengisiyah
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
Bağlantı 2
İşlevAlıcı cihaz bağlantısı
Bağlantı türüYuvarlak konnektörlü kablo
Kablo uzunluğu160 mm
Malzeme kılıfPUR
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı5 kutuplu
Mekanik bilgiler
Ölçü (G x Y x U)15,4 mm x 300 mm x 32,6 mm
Malzeme gövdeMetal
Metal gövdeAlüminyum
Malzeme lens kapağıPlastik / PMMA
Malzeme uç kapaklarPlastik
Net ağırlık1.550 g
Gövde rengisarı, RAL 1021
Montaj braketi türüC montaj braketi / L montaj braketi / O montaj braketi
Çevresel veriler
Ortam sıcaklığı işletim-10 … 55 °C
Ortam sıcaklığı depolama-30 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)15 … 95 %
Sertifikalar
Koruma sınıfıIP 65
Güvenlik sınıfıIII
SertifikasyonlarTÜV Süd
Titreşim sağlamlığı50 m/s²
Standarda göre kontrol yöntemi sallanmaIEC/EN 60068-2-6
Şok direnci98,1 m/s²
Standarda göre kontrol yöntemi darbeEN 60068-2-29
US patentleriUS 6,418,546 B
