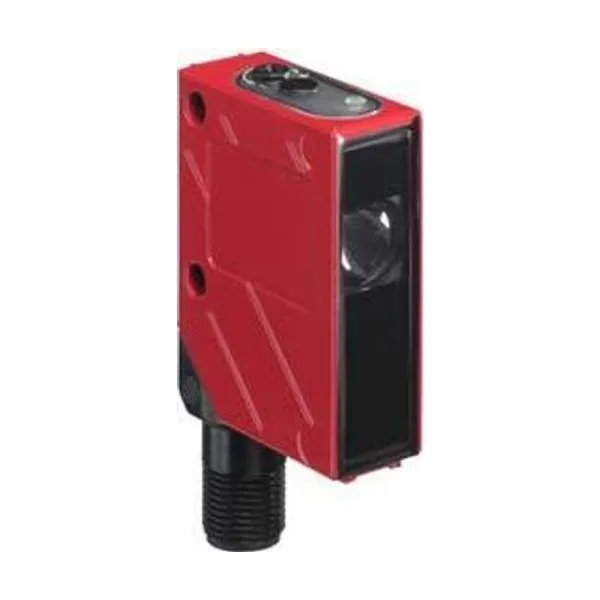

LRT 8/24.16-80-S12 Lüminans Sensörü
Leuze

LRT 8/24.16-80-S12 Lüminans Sensörü

Parça no: 50116732Kategori: Kontrast, Renk & Parlaklık Sensörleri

Lüminans Sensörü · Menzil 0 … 0,12 m · PNP, NPN · LED, UV

  • Çalışma aralığı: 0 … 0,12 m
  • Çıkış: PNP, NPN
  • Işık: LED, UV
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 8 serisine ait bu lüminans sensörü 0 … 0,12 m çalışma aralığı, PNP, NPN çıkış, LED, UV ışık kaynağı, yuvarlak konnektör, M12 bağlantı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 50116732. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri8
UygulamaSarı baskı işaretlerinin tespiti
Özel versiyon
Özel versiyonOtomatik kolimasyon
Optik veriler
İşletme bölgesiemniyetli çalışma mesafesi
İşletme bölgesi, kağıtta sarı işaret, açık0 … 0,1 m
İşletme bölgesi, kağıtta sarı işaret, koyu0 … 0,04 m
Sınır mesafesi0 … 0,12 m (tipik çalışma mesafesi)
Işık kaynağıLED, UV
Işık spotu büyüklüğü [sensör mesafesinde]7 mm [100 mm]
Alma filtresi550 … 750 nm
Işık spotu geometri türüYuvarlak
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 35 mA
Girişler
H/D değiştirme girişi sayısı1 Adet
H/D değiştirme girişleri
Voltaj türüDC
Anahtarlama voltajı yüksek, min.UB
Anahtarlama voltajı düşük, maks.0 V veya çalıştırılmamış
H/D değiştirme girişleri gecikmesi0,5 ms
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, NPN
Zaman davranışı
Anahtarlama frekansı1.500 Hz
Bağlantı
Bağlantı sayısı1 Adet
Bağlantı 1
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemeMetal
Kutup sayısı5 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)15 mm x 48 mm x 38 mm
Malzeme gövdeMetal
Metal gövdeÇinko
Malzeme lens kapağıCam
Net ağırlık70 g
Gövde rengikırmızı, RAL 3000
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
Kumanda elemanlarıÇok geçişli potansiyometre
Çevresel veriler
Ortam sıcaklığı işletim-20 … 60 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Geçerli normIEC 60947-5-2
