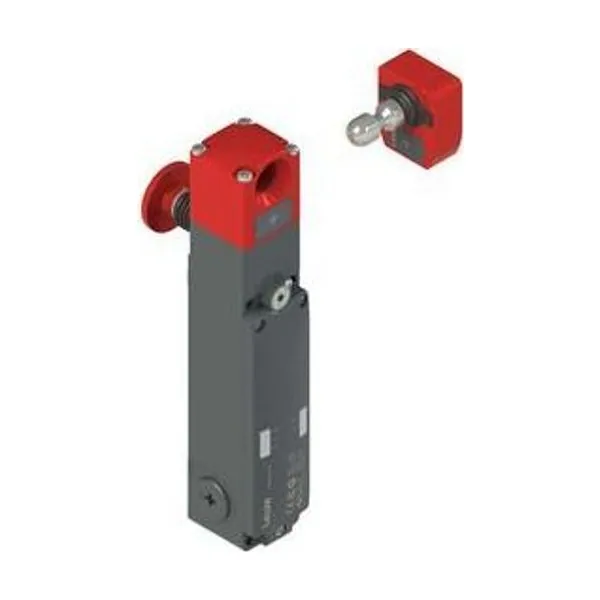

L300-M31C3-SLM24-PB-UCA Emniyet Kilitleme Cihazı
Leuze

L300-M31C3-SLM24-PB-UCA Emniyet Kilitleme Cihazı

Parça no: 50132216Kategori: Güvenlik Sistemleri

Emniyet Kilitleme Cihazı · PNP · Terminal · IP67

  • Çıkış: PNP
  • Bağlantı: Terminal
  • Koruma: IP67
  • Kilidi açma tertibatı: Yardımcı kilit açması, Kaçış kilidini açma sensörü
  • Aktüatör için ayarlama girişi: Hayır

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze L300 serisine ait bu emniyet kilitleme cihazı PNP çıkış, terminal bağlantı, IP67 koruma sınıfı, kilidi açma tertibatı Yardımcı kilit açması, Kaçış kilidini açma sensörü ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 50132216. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriL300
içeriği1 adet aktüatör / 1 adet emniyet kilitleme cihazı
İşlevler
İşlevlerEN ISO 14119'a göre kilitli kilitleme cihazı (yapı türü 4)
Güvenlik çıkışlarını etkinleştirme moduEmniyet kapısı kapalı ve kilitliyken emniyet çıkışları aktif
Çalışma prensibiDurağan akım prensibi - Elektrikli mıknatıs devre dışı bırakıldığında aktüatör kilitli
Karakteristik parametreler
SIL3, IEC 61508
SILCL3, IEC/EN 62061
Performans Düzeyi (PL)ila e, EN ISO 13849-1
MTTFd2.968 Yıllar, EN ISO 13849-1
PFHD1,15E-9 Saatte
Kullanım süresi20 Yıllar, EN ISO 13849-1
Kategori4, EN ISO 13849-1
DCYüksek
Kodlama kademesiyüksek, EN ISO 14119
Elektrik verileri
Şalter türüSeri bağlantı / Tekli çalıştırma
Besleme devresi için harici sigorta2A tipi Gg (veya eşdeğer)
Güç verileri
Besleme gerilimi UB24 V, DC, -10 … 10 %
Akım tüketimi, maks.1.200 mA
Girişler
Güvenlikle ilişkili anahtarlama girişi sayısı2 Adet
Dijital anahtarlama girişi sayısı3 Adet
Anahtarlama girişleri
TürDijital anahtarlama girişi
Anahtarlama voltajı, tip.24 V
Voltaj türüDC
Akım tüketimi, tip.5 mA
Aktüatör için ayarlama girişiHayır
Dijital anahtarlama girişi 1
İşlevIE1 Elektrikli mıknatıs aktivasyon girdisi
Dijital anahtarlama girişi 2
İşlevIE2 Elektrikli mıknatıs aktivasyon girdisi
Güvenlik anahtarlama girişleri
TürGüvenlikle ilişkili anahtarlama girişi
Voltaj türüDC
Anahtarlama voltajı, tip.24 V
Akım tüketimi, tip.5 mA
Çıkışlar
Güvenlikle ilişkili anahtarlama çıkışı sayısı (OSSD’ler)2 Adet
Dijital anahtarlama çıkışı sayısı2 Adet
Güvenlikle ilişkili anahtarlama çıkışları
TürGüvenlikle ilişkili anahtarlama çıkışı OSSD
Voltaj türüDC
Güvenlikle ilişkili anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Güvenlikle ilişkili anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
Anahtarlama çıkışları
TürDijital anahtarlama çıkışı
Voltaj türüDC
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
İşlevO3 Sinyal çıkışı emniyet ekipmanı kapalı
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, PNP
İşlevO4 Sinyal çıkışı emniyet ekipmanı kilitli
Bağlantı
Kablo girişi sayısı3 Adet
Bağlantı 1
İşlevGerilim beslemesi / Kontak bağlantısı / PLC bağlantısı
Bağlantı türüTerminal
Terminal türüYay gücü terminali
Kutup sayısı18 kutuplu
Kablo özellikleri
Bağlantı enine kesitleri1 adet 0,34 ila 0,75 mm², kaynak yapılmış iletken ucu kılıflı esnek kablo, 1 adet 0,34 ila 1,5 mm², iletken ucu kılıflı esnek kablo
Mekanik bilgiler
Yapı şekliKübik
Malzeme gövdeMetal
Net ağırlık1.500 g
Gövde rengiKırmızı / gri
Montaj braketi türüGeçiş montaj braketi
Kablo girişi türüM20 x 1,5
Kablo girişi tarafısol, sağ, alt
Kilidi açma tertibatıKaçış kilidini açma sensörü / Yardımcı kilit açması
Anahtar tipiKilitli kilitleme tertibatı
Yaklaşım hızı0,001 … 0,5 m/s
Kapalı tutma türüYay gücü
Kapalı tutma aktüatörüYay
Kilitleme kuvveti, maks.9.750 N
Mekanik kullanım ömrü1.000.000 Aktüatör devirleri, IEC 60947-5-1
Aktüatör sıklığı, maks.600 Saatte, IEC 60947-5-1
Çekme kuvveti, aktüatör kilidi açık30 N
RFID sensör verileri
Güvenilir çalışma mesafesi Sao2 mm
Güvenilir devre kesici mesafesi Sar4 mm (aktüatör kilitli değil) / 10 mm (aktüatör kilitli)
Nominal şalter mesafesi Sn2,5 mm
Tekrar edilebilirlik≤ 10 % Sn
Maksimum anahtarlama frekansı1 Hz
Kumanda ve gösterge
Art der Anzeige/ LED
Kumanda ve gösterge
LED sayısı5 Adet
Kumanda elemanlarıStandart
Çevresel veriler
Ortam sıcaklığı işletim-20 … 50 °C
Ortam sıcaklığı depolama-40 … 75 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
SertifikasyonlarECOLAB / TÜV Süd / c UL US
