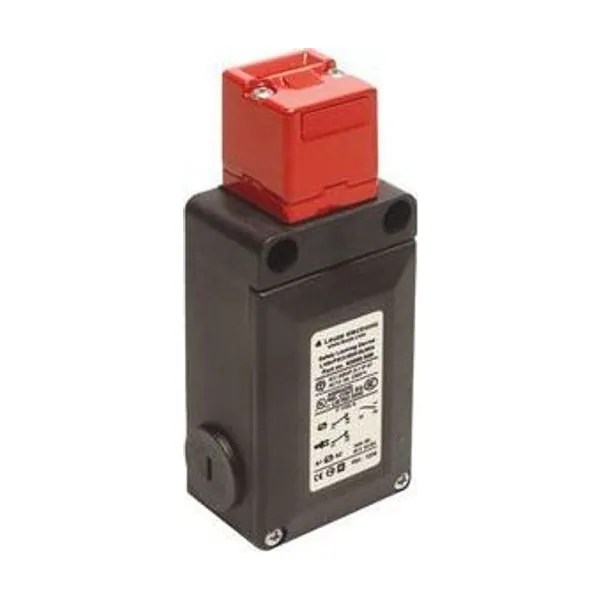

L100-P3C3-M20-MLM24 Emniyet Kilitleme Cihazı
Leuze

L100-P3C3-M20-MLM24 Emniyet Kilitleme Cihazı

Parça no: 63000601Kategori: Güvenlik Sistemleri

Emniyet Kilitleme Cihazı · Terminal · IP67 · Çalışan akım prensibi - Elektrikli mıknatıs etkinl …

  • Bağlantı: Terminal
  • Koruma: IP67
  • Çalışma prensibi: Çalışan akım prensibi - Elektrikli mıknatıs etkinl …
  • Kontak donanımıaktüatör: 1NC
  • Kontak donanımımıknatıs: 1NC + 1NO

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze L100 serisine ait bu emniyet kilitleme cihazı terminal bağlantı, IP67 koruma sınıfı, çalışma prensibi Çalışan akım prensibi - Elektrikli mıknatıs etkinl … , kontak donanımıaktüatör 1NC ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 63000601. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
SeriL100
İşlevler
İşlevlerEN ISO 13849-1 normu uyarınca kategori 4’e kadar kumanda tekniği bağlantısı / Elektromanyetik kilitleme (mıknatıs gücü) / ISO 14119’a göre kilitli kilitleme cihazı / Çalıştırma akımını azaltma, ayarlanabilir
Çalışma prensibiÇalışan akım prensibi - Elektrikli mıknatıs etkinleştirildiğinde aktüatör kilitli
Karakteristik parametreler
Kullanım süresi20 Yıllar, EN ISO 13849-1
B10d4.000.000 Periyot sayısı
Elektrik verileri
DC 13 için kullanım kategorisiUe / Ie: 24 V / 3 A, 125 V / 0,55 A, 250 V / 0,3 A, EN 60947-5-1
AC 15 için kullanım kategorisiUe / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1
Kontak donanımı aktüatör1NC
Kontak donanımı mıknatıs1NC + 1NO
Kontakt ağzızorlamalı geçirme
Mıknatıs çalışma voltajı24 V DC, -10 … 25 %
Kısa devre koruması mıknatıs0,5 A, 24 V, Tip gG, IEC 60269-1
Kısa devre koruması güvenlik devresi500 V, 10 A, tip aM, IEC 60269-1
Güç verileri
Ölçüm yalıtım gerilimi400 V AC, 500 V DC
Geleneksel termik akım, maks.10 A
Anahtarlama girişleri
Aktüatör için ayarlama girişiHayır
Zaman davranışı
Açık durma süresi100 %
Bağlantı
Bağlantı sayısı1 Adet
Kablo girişi sayısı3 Adet
Bağlantı 1
İşlevGerilim beslemesi / Kontak bağlantısı
Bağlantı türüTerminal
Terminal türüVidalı terminal
Kutup sayısı8 kutuplu
Kablo özellikleri
Bağlantı enine kesitleri1 x 0,34 mm² ila 2 x 1,5 mm², esnek kablo
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)62,8 mm x 38,2 mm x 135 mm
Malzeme gövdePlastik
Plastik gövdecam fiber takviyeli (PPS), kendiliğinden söner
Malzeme elektrik kontağıGümüş alaşımı
Net ağırlık373 g
Gövde rengiKırmızı / siyah
Montaj braketi türüGeçiş montaj braketi
Kablo girişi türüM20 x 1,5
Anahtar tipiKilitli kilitleme tertibatı, ISO 14119
Anahtarlama prensibiYavaş kontakt
Başlatma aktüatör yönleri1 x üst / 4 x yanda (90°)
Yaklaşım hızı0,001 … 0,5 m/s
Kapalı tutma türüelektromanyetik
Kapalı tutma aktüatörüMıknatıs
Kilitleme kuvveti, maks.1.100 N
Mekanik kullanım ömrü800.000 Aktüatör devirleri, IEC 60947-5-1
Aktüatör sıklığı, maks.600 Saatte, IEC 60947-5-1
Aktüatör, hariciSeri AC-AHxx, düz, açılı, yaylı, ayarlanabilir
Çekme kuvveti, aktüatör kilidi açık30 N
Geri vurma toleransı4,5 mm
Çevresel veriler
Ortam sıcaklığı işletim-25 … 60 °C
Kirlenme derecesi3, EN 60947-1
Sertifikalar
Koruma sınıfıIP 67
SertifikasyonlarIMQ / c UL US
