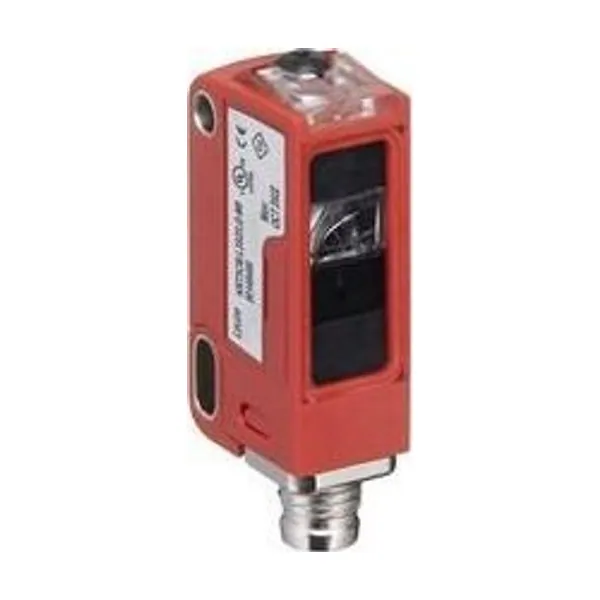

KRT3CW.L3S1/6T-M8 Kontrast Sensörü
Leuze

KRT3CW.L3S1/6T-M8 Kontrast Sensörü

Parça no: 50148508Kategori: Kontrast, Renk & Parlaklık Sensörleri

Kontrast Sensörü · Menzil 14,5 mm ± 2 mm · İtme-çekme (PNP/NPN) · LED, beyaz

  • Çalışma aralığı: 14,5 mm ± 2 mm
  • Çıkış: İtme-çekme (PNP/NPN)
  • Işık: LED, beyaz
  • Bağlantı: Yuvarlak konnektör, M8
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 3C serisine ait bu kontrast sensörü 14,5 mm ± 2 mm çalışma aralığı, itme-çekme (PNP/NPN) çıkış, LED, beyaz ışık kaynağı, yuvarlak konnektör, M8 bağlantı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 50148508. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri3C
Özel versiyon
Özel versiyonTanıtma girişi / Zaman işlevi
Optik veriler
İşletme bölgesi14,5 mm ± 2 mm
Işın hareketiodaklı
Işık kaynağıLED, beyaz
Gönderme sinyali şeklidarbeli
LED grubuserbest grup (EN 62471 uyarınca)
Işık spotu büyüklüğü [sensör mesafesinde]1,5 mm x 4 mm [14,5 mm]
Işık spotuuzunlamasına
Işık spotu geometri türüdikdörtgen
Işın demeti çıkışıönde
Odaksabit
Dalga boyu400 … 750 nm
Ölçüm verileri
Tekrar edilebilirlik0,02 mm
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB12 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 25 mA
Girişler
Tanıtma giriş sayısı1 Adet
Tanıtma girişleri
Voltaj türüDC
Anahtarlama voltajılow: ≤ 2 V veya çalıştırılmamış / yüksek: ≥8V
Gecikme10 ms
Giriş direnci15.000 Ω
Tanıtma girişi 1
İşlevKlavye kilidi / Tanıtma / İmpuls uzatmasını ayarlayın
Anahtarlama durumu aktifyüksek
Tanıtma sürecistatik 1 nokta
Çıkışlar
Dijital anahtarlama çıkışı sayısı1 Adet
Anahtarlama çıkışları
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, Puşpul
Anahtarlama prensibiaçık şalterli (PNP)/koyu şalterli (NPN)
Zaman davranışı
Anahtarlama frekansı10.000 Hz
Tepki verme süresi0,05 ms
Hazırlık gecikmesi300 ms
İlgili tepki20 µs
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ / Tanıtma girişi
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM8
Tiperkek
MalzemeMetal
Kutup sayısı4 kutuplu
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm
Malzeme gövdePlastik
Plastik gövdePC-ABS
Malzeme lens kapağıPlastik / PMMA
Net ağırlık10 g
Gövde rengiKırmızı
Montaj braketi türüopsiyonel montaj ünitesi üzerinden
Malzeme uyumluluğuECOLAB
Kumanda ve gösterge
Gösterge türüLED
LED sayısı2 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviAnahtarlama eşiği adaptasyonu / Tanıtma / İmpuls uzatmasını ayarlayın
Çevresel veriler
Ortam sıcaklığı işletim-40 … 60 °C
Ortam sıcaklığı depolama-40 … 70 °C
Sertifikalar
Koruma sınıfıIP 67 / IP 69K
Güvenlik sınıfıIII
Sertifikasyonlarc UL US
Geçerli normEN IEC 60947-5-2
