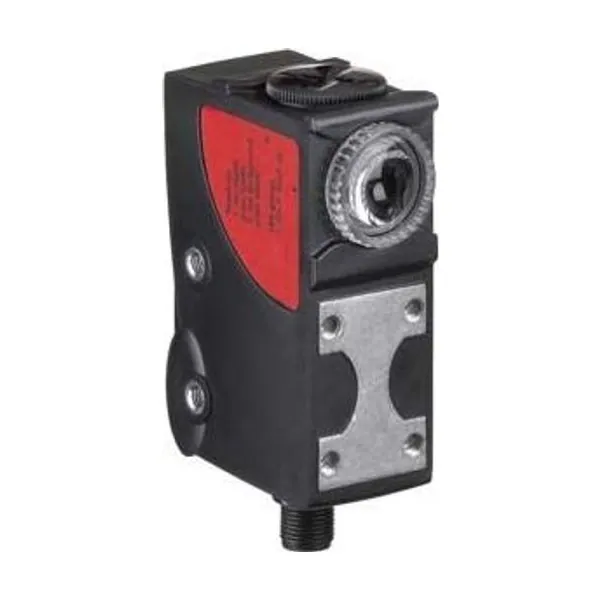

KRT21M-09.PL3/42-M12 Kontrast Sensörü
Leuze

KRT21M-09.PL3/42-M12 Kontrast Sensörü

Parça no: 50127841Kategori: Kontrast, Renk & Parlaklık Sensörleri

Kontrast Sensörü · Menzil 9 mm ± 3 mm · PNP, NPN · LED, RGB

  • Çalışma aralığı: 9 mm ± 3 mm
  • Çıkış: PNP, NPN
  • Işık: LED, RGB
  • Bağlantı: Yuvarlak konnektör, M12
  • Koruma: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

Leuze 21 serisine ait bu kontrast sensörü 9 mm ± 3 mm çalışma aralığı, PNP, NPN çıkış, LED, RGB ışık kaynağı, yuvarlak konnektör, M12 bağlantı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 50127841. Tüm teknik değerler "Teknik Özellikler" sekmesinde yer alır.

Teknik özellikler

Temel veriler
Seri21
Özel versiyon
Özel versiyonZaman işlevi
Optik veriler
İşletme bölgesi9 mm ± 3 mm
Işın hareketiodaklı
Işık kaynağıLED, RGB
Gönderme sinyali şeklidarbeli
Işık spotu büyüklüğü [sensör mesafesinde]1,5 mm x 5 mm
Işık spotuuzunlamasına
Işık spotu geometri türüdikdörtgen
Işın demeti çıkışıön tarafta
Odaksabit
Elektrik verileri
Koruma devresiKısa devre koruması / Ters kutup koruması
Güç verileri
Besleme gerilimi UB10 … 30 V, DC
Artık dalgalanma0 … 15 %, UB’dan
Açık devre akımı0 … 25 mA
Çıkışlar
Dijital anahtarlama çıkışı sayısı2 Adet
Anahtarlama çıkışları
Voltaj türüDC
Anahtarlama akımı, maks.100 mA
Anahtarlama voltajılow: ≤ 2 V / yüksek: ≥(UB-2V)
Anahtarlama çıkışı 1
Anahtarlama elemanıTransistör, PNP
Anahtarlama prensibiMarkadaki anahtarlama sinyali
Anahtarlama çıkışı 2
Anahtarlama elemanıTransistör, NPN
Anahtarlama prensibiMarkadaki anahtarlama sinyali
Zaman davranışı
Anahtarlama frekansı15.000 Hz
Tepki verme süresi0,03 ms
Hazırlık gecikmesi300 ms
Bağlantı 1
İşlevGerilim beslemesi / Sinyal ÇIKIŞ
Bağlantı türüYuvarlak konnektör
Vida dişi büyüklüğüM12
Tiperkek
MalzemePlastik
Kutup sayısı4 kutuplu
KodlamaA kodlu
Mekanik bilgiler
Yapı şekliKübik
Ölçü (G x Y x U)31 mm x 53 mm x 80,1 mm
Malzeme gövdePlastik
Plastik gövdeABS
Net ağırlık90 g
Gövde rengisiyah
Montaj braketi türüGeçiş montaj braketi / Vida dişli ön montaj braketi
Kumanda ve gösterge
Gösterge türüLED
LED sayısı3 Adet
Kumanda elemanlarıTanıtma düğmesi
Kumanda elemanının işleviHassasiyet ayarı
Çevresel veriler
Ortam sıcaklığı işletim-10 … 55 °C
Ortam sıcaklığı depolama-20 … 70 °C
Sertifikalar
Koruma sınıfıIP 67
Güvenlik sınıfıII
Sertifikasyonlarc UL US
Geçerli normIEC 60947-5-2
